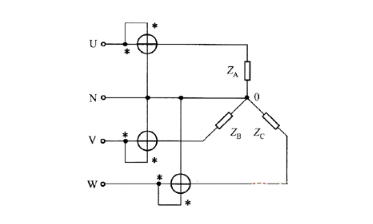

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来变换线路上的电压。

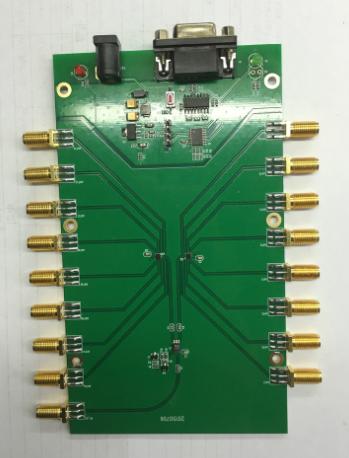

MagicRF QM100是一款高度集成的CMOS SoC读写器芯片，其典型读距离在3m左右。该芯片是读写器和模块的一款高性能解决方案。

主要特征

符合协议：ISO18000-6C & EPC Class-1 Generation-2;

频率范围：840~960MHz;

高灵敏度：0dBm本地阻塞情况下-79dBm，测试误包率为1%;

使用回波消除技术；

电源电压：3V ~ 3.6V single supply;

工作电流：关机电流小于10uA，待机电流小于7mA，全功率工作电流86mA;

芯片集成：RF收发机，数字基带和MCU;

调制，编码和数据率：发射为80kHz DSB-ASK; 接收为80kHz FM0;

支持LBT and FHSS跳频模式;

集成低噪声VCO和频率综合器;

集成4dBm单端片上驱动放大器;

集成8位8051MCU，包含256Byte RAM;

16K Bytes程序RAM ，8K Bytes数据RAM;

8-bits 可配置GPIO通用输入/输出端口;

UART串口，数据率可调，最高达115200bps;

提供模拟可编程功率控制引脚;

参考时钟：26MHz晶体/TCXO;

封装尺寸：5mm x 5mm, 32-Lead QFN

电压互感器型号电压互感器的型号以汉语拼音字母表示，组成如下：

产品类别，符号为J，表示电压互感器。

相数，S-三相；D-单相。

绕组外绝缘介质，用下列字母表示：

G-干式；Q-气体绝缘；Z-浇注绝缘；油浸式不表示。

结构特征，用下列字母表示：

X-带零序电压绕组；B-三柱带补偿绕组；W-五柱三绕组；

C-串级式带零序电压绕组；F-测量和保护分开的二次绕组。

油保护方式，N-不带金属膨胀器；带金属膨胀器不表示。

系列序号，用数字表示。

额定电压，单位为kV。

特殊环境，用下列字母表示：

GY-高原地区用；W-污秽地区用；TA-干热带地区用；TH-潮热带地区用。

JDX-110型表示单相、油浸式、带零序电压绕组的110kV电压互感器
