DCO基础频率由内部或外部电阻向DC发生器注入的电流决定（可由DCOR控制位来选择片内或片外电阻），当DCOCLK为5MHz时选片内电阻，DCOCLK大于5MHz时，选择片外电阻。它的基础频率可由电阻控制位Rsel2、Rsel1、Rsel0分频8为个标称频率范围，然后由控制位DCO2、DCO1、DCO0再进行分频调节，调整位MOD4～MOD0可用于控制DCO和DCO+1两种频率之间的切换。

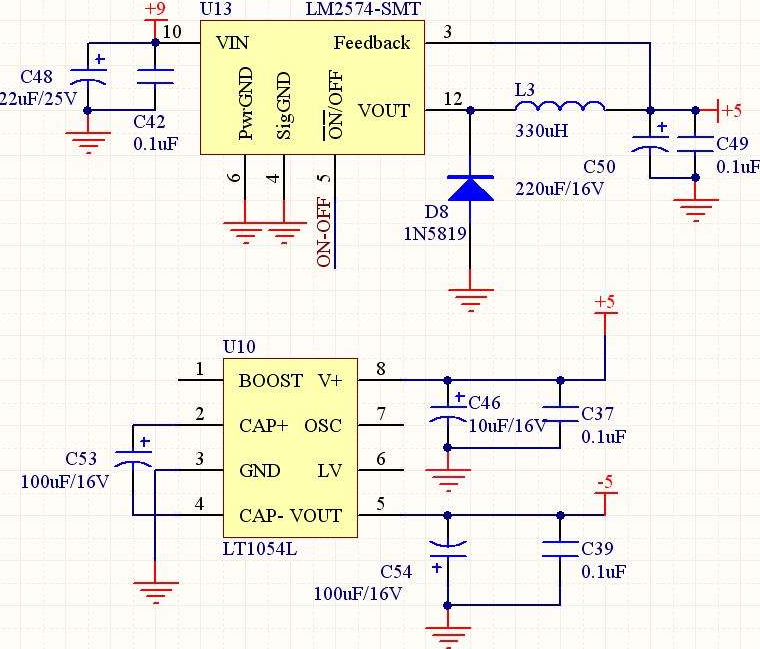

在低功率应用中，即便最小的 dc/dc 电源模块可能也会有数百毫瓦的静态损失。这解些损失主要由耗费功率的组件造成的，如整流器、交换晶体管及变压器。如果使用一个部件来提供原本需要二至三个独立分组部件所做的工作，那么就可以减少耗费功率的组件总数量。提高了 9.4% 的效率。

一些最新的多输出模块可在全额定负载电流中以 90% 的效率运行。这样的高效率恰恰是由那些使用 MOSFET 同步整流器的拓扑实现的。该整流器消耗的电量比上一代 dc/dc 电源模块中使用的肖特基二极管耗电要少。

最新的多输出电源模块采用先进的电路，消灭了互稳压问题，提高了输出电压的波纹和瞬态相应。根据以前的经验，在模块的任何一个输出上增加输出电流均会导致其他输出上的电压改变。TI 的 PT4850 与 PT4820 系列三输出模块则解决了这一问题。新一代电源模块在隔离阻障的输出端上就每个输出都采用稳压控制电路。通过专有磁耦合设计，控制信号可在模块初级端与二级端之间进行传递。图5显示了输出一 (≤5mV) 在输出二负载增加情况下的变化。

PT4820 与 PT4850 系列具有出色的瞬态响应和输出电压波纹性能等特点。该模块的三逻辑电压输出是独立调节的，这有助于可与单输出电源模块相媲美的瞬态响应 (≤200μSec) 和输出电压波纹 (≤20mV)。

多输出电源组件不再需要两个或更多单输出器件，这就减少了成本。表1显示了电源相同的一个25A三输出模块与三个单输出模块的对比。

在分布式电源应用中，设计人员通过利用单个多输出模块和非隔离式负载点模块（图2）替代了高成本的单输出砖，从而实现了成本节约。也可以实现，由于多输出模块在更少组件情况下也可得以实施，因此进一步节约了成本（和板级空间）。例如，在某些应用中，多输出模块仅要求一个热插拔控制器和输入去耦电容器。相反，这些组件在电源系统中则必须与每个单输出砖结合使用。

产品上市时间是一种间接成本，利用多输出电源模块可减少该成本。这种成本节约主要是由于 OEM 厂商减少了设计、测试和制造等资源。

设计人员必须确定其电源系统如何对故障情况进行响应。当今的多输出电源模块结合了先进的故障管理功能。这些功能包括过压、过流和短路保护，有助于防止损坏设计者的电路。

输出过电压保护利用的是可不断检测输出过电压情况的电路系统。当电压超过预设级别 (preset level) 时，电路系统将关闭或箝住电源输出，并使模块进入锁定状态。为了恢复正常操作，一些模块必须主动重启。这可通过立刻消除转换器的输入电源得到实现。为了实现故障自动保护运行和冗余，过电压保护电路系统是独立于模块的内部反馈回路的。

(素材来源：21ic.如涉版权请联系删除。特别感谢）
