差分基带I/Q直接进行升频转换

发布时间:2020/6/23 21:22:38 访问次数:1892

300W单路输出工业电源

TLC4545IDGK全范围交流电压输入

主动式方案，PF大于0.95

高能效方案，平均效率超过88%

保护种类：短路/过负载/过电压/过温

风扇散热

100％满载老化测试

小尺寸设计，节约空间

高等级物料选择，平局无故障工作时间是传统产品的7-8倍

无铅环保

同相/正交 (I/Q) 混频器，可以支持两种升频转换模式，且不需要外部频率合成器。此器件可以从差分基带I/Q直接进行升频转换（I/Q模式），也能进行单上边带升频转换（IF模式）。此器件还具有带VCO的低相位噪声、集成式小数N分频锁相环 (PLL)，可为I/Q和IF模式生成所需的片上超低相位噪声本地振荡信号。在I/O模式下，此上变频器支持带宽高达500 MHz的全差分复杂基带信号，而在IF模式下，则采用频率高达3GHz的单端IF输入。工程师可联系ADI的应用支持团队，获取更多有关此上变频器两种工作模式的信息。此多功能ADMV4530上变频器支持灵活的无线电体系架构，并向后兼容传统L频段系统。该器件采用符合RoHS标准的40端子LGA封装。

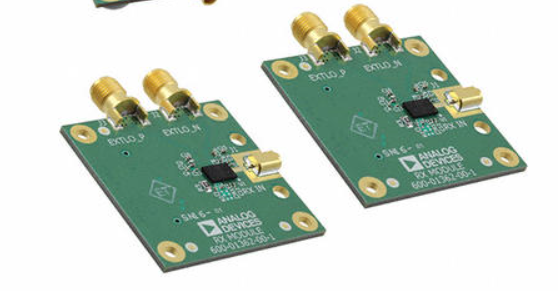

Analog Devices的ADMV4530评估板可以连接EVAL-SDP-CS1Z控制器板，以便对ADMV4530上变频器的I/Q或IF模式进行高效评估。此外，ADMV4530IF-EVALZ和ADMV4530IQ-EVALZ 评估板搭载了带有低压差 (LDO) 稳压器的ADMV4530 Ka频段上变频器，通过一个电源即可为此上变频器供电。

印刷电路板节省空间的超薄开关, 这款全新的拨码开关就是他们的首选, 它是一个可以大大节省成本的解决方案。SDB 拨码开关在负载下具有较长的运行周期, 有通孔或表面贴装型, 另有额外的卷带包装提供。

除了这款 SDB 拨码开关, C&K 还有广泛的拨码开关系列, 包括支持表面贴装的半间距拨码开关、超薄型和标准型拨码开关、旋转和编码拨码开关、编码旋转拨码开关、SIP 开关和跳线开关, 都具备多种凸柄及短柄款式。新款SDB 拨码开关可广泛应用在各种设备上, 包括自动化和控制设备、服务器、调制解调器、路由器、耳机、ATM 和销售点终端。
