多级差分流水线输出纠错逻辑
发布时间:2020/6/7 12:26:43 访问次数:4706
AD6673是一款11位、250 MSPS、双通道中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。高性能模数转换器(ADC)噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成，集成了输出纠错逻辑，转换器保持出色的性能。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。

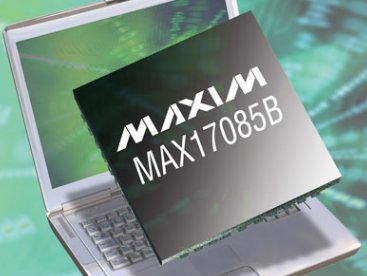

高度集成的电源方案MAX17085B，器件集成多化学类型电池充电器以及两路Quick-PWM降压控制器，无需使用分立IC，可节省电路板空间，降低元件成本。电池充电器的开关频率最高可达1.2MHz，允许使用小尺寸电感。两路SMPS以及两路不间断线性稳压器可在关断、待机和工作状态下为系统供电。MAX17085B高度的集成特性使其非常适合笔记本电脑、UMPC、MID及其它对空间、元件成本要求严格的便携式应用。
器件的充电电压设置可调，精度为±0.4%；充电电流通过模拟或PWM输入调节。内部5V/100mA和3.3V/50mA LDO产生不间断电源。器件还具有过压、欠压、过热及其它故障保护功能。MAX17085B采用节省空间的5mm × 5mm、40引脚TQFN封装，带有裸焊盘。器件工作在-40°C至+105°C温度范围。提供带有推荐外部元件的评估板，以缩短设计时间。
可灵活设置频率和输出功率的ASK/FSK发送器MAX7060，允许在多种应用中使用相同的设计方案。器件集成N分数频率合成器，能够从一路晶振参考时钟产生280MHz至450MHz范围的频率信号。此外，RF输出功率可通过SPI接口设置，范围为+14dBm至-14dBm，步长1dBm，使用户能够在满足多种标准要求的同时提供最大发射功率。为了在较宽频率范围内保持优异的输出功率匹配度，MAX7060还内置了一个可编程匹配电容，与PA输出并联。该款发送器的集成功能及其灵活的设置特性使其成为家庭安全系统、远端控制及车库开门器等功耗敏感应用的理想选择。
MAX7060采用2.1V至3.6V单电源供电，或者由4.5V至5.5V电源通过器件内部的稳压器供电，关断模式下电流消耗仅为5nA (典型值)。器件工作在-40°C至+125°C温度范围，采用4mm × 4mm、24引脚TQFN封装。
(素材来源：21IC和ttic和eechina.如涉版权请联系删除。特别感谢）
深圳市永拓丰科技有限公司http://ytf01.51dzw.com/
AD6673是一款11位、250 MSPS、双通道中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。高性能模数转换器(ADC)噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成，集成了输出纠错逻辑，转换器保持出色的性能。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。
高度集成的电源方案MAX17085B，器件集成多化学类型电池充电器以及两路Quick-PWM降压控制器，无需使用分立IC，可节省电路板空间，降低元件成本。电池充电器的开关频率最高可达1.2MHz，允许使用小尺寸电感。两路SMPS以及两路不间断线性稳压器可在关断、待机和工作状态下为系统供电。MAX17085B高度的集成特性使其非常适合笔记本电脑、UMPC、MID及其它对空间、元件成本要求严格的便携式应用。
器件的充电电压设置可调，精度为±0.4%；充电电流通过模拟或PWM输入调节。内部5V/100mA和3.3V/50mA LDO产生不间断电源。器件还具有过压、欠压、过热及其它故障保护功能。MAX17085B采用节省空间的5mm × 5mm、40引脚TQFN封装，带有裸焊盘。器件工作在-40°C至+105°C温度范围。提供带有推荐外部元件的评估板，以缩短设计时间。
可灵活设置频率和输出功率的ASK/FSK发送器MAX7060，允许在多种应用中使用相同的设计方案。器件集成N分数频率合成器，能够从一路晶振参考时钟产生280MHz至450MHz范围的频率信号。此外，RF输出功率可通过SPI接口设置，范围为+14dBm至-14dBm，步长1dBm，使用户能够在满足多种标准要求的同时提供最大发射功率。为了在较宽频率范围内保持优异的输出功率匹配度，MAX7060还内置了一个可编程匹配电容，与PA输出并联。该款发送器的集成功能及其灵活的设置特性使其成为家庭安全系统、远端控制及车库开门器等功耗敏感应用的理想选择。
MAX7060采用2.1V至3.6V单电源供电，或者由4.5V至5.5V电源通过器件内部的稳压器供电，关断模式下电流消耗仅为5nA (典型值)。器件工作在-40°C至+125°C温度范围，采用4mm × 4mm、24引脚TQFN封装。
(素材来源：21IC和ttic和eechina.如涉版权请联系删除。特别感谢）
深圳市永拓丰科技有限公司http://ytf01.51dzw.com/
