RS-485总线端接在许多应用中均很有用，因为此方式有助于提高信号完整性并减少通信问题。“端接”是指将电缆的特征阻抗与端接网络匹配，使总线末端的接收器能够观察到最大信号功率。未端接或端接不当的总线将无法很好的匹配，从而在网络末端产生反射，导致整体信号完整性降低。

在网络的双向环路时间远大于信号位时间时，无需终止，因为每次反射到达网络末端时，它们都会损失能量。但是，对于位时间基本上不长于电缆环路时间的应用，为使反射最小化，端接至关重要。

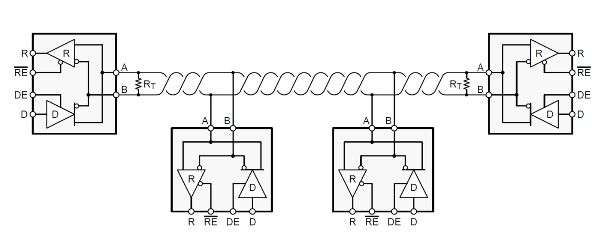

最基本的端接称为并联端接，由单个电阻组成，如图1所示。RS-485标准要求标称特性阻抗达到120Ω，因此端接电阻的默认值应为RT= 120Ω。

故障安全偏置是确保RS-485接收器不会因差分输入电压而处于不确定状态的一种方式。电子工业联盟（EIA）-485标准指出：当差分电压≥+200mV时，RS-485的输入阈值是逻辑高；差分电压≤-200mV时，RS-485的输入阈值是逻辑低，从而在高低阈值之间保持400mV的不确定状态。

可通过以下两种方式实现故障安全偏置：

选择在接收器中具有内置故障安全输入阈值的收发器。

添加外部电阻，以在空载总线上产生外部偏置。

两种方法都可以确保总线上的逻辑高状态。

RS-485 是多点差分总线，意味着总线上的所有节点都共享一个公共传输介质。随着节点总数增加，每个驱动器上的负载也将随之增加。

电信行业协会（TIA）/ EIA-485标准创建了一个假设的单位负载（UL），以帮助计算RS-485总线上的最大节点数。该标准规定：驱动器必须能够在最多32个单元负载上并行驱动至少1.5V差分信号，并在总线的两端分别连接两个120Ω终端电阻。

公式1表示输入电压除以漏电电流后最坏情况下的比值来计算输入电阻。

设计远程数据链路时，必须假设存在一些接地电位差。这些电压会给发射机输出增加共模噪声Vn。即使总叠加信号处在接收机的输入共模范围内，依靠当地的地电位差作为返回电流的可靠路径也是不安全的。接地电位差（GPD）超出接收器的共模范围时（在长电缆和大电流负载的情况下经常发生），需要使用适当的接地技术。

从电气安装的不同部分汲取功率的远程节点。对安装的任何变动（例如在维护工作期间）均可将GPD以至于超出接收器的输入共模范围的程度。因此可能会导致目前正工作的数据链路将来停止运行。

也不建议通过接地线直接连接远程接地，因为直接连接会导致大的接地回路电流作为共模噪声耦合到数据线。
