低频直接转换正交调制器

发布时间:2020/6/2 22:29:49 访问次数:1167

输入参照包括常用的晶体频率，如 24.8832 MHz、25 MHz 以及 26.5625 MHz等;

片上 VCO 的工作频率范围介于 1.75 GHz 与 2.05 GHz 之间，支持的输出频率为 43.75 MHz 至 683 MHz;

输入晶振旁路模式支持直接调节参照;

输出可在 LVPECL、LVDS 或 2-LVCMOS 之间进行选择。

主要优势

引脚兼容产品系列可实现相同硬件捆绑;

高集成与高灵活型 I/O 可最大限度地减少组件数量;

可缩减板级空间，实现低本高效解决方案;

低抖动可提高整体系统误码率性能;

低功耗可实现高密度设计。

ATtiny10采用AVR CPU，据称运行速度较市场上任何其它相若尺寸的微控制器快6倍。此一处理效率能够大幅缩短器件在工作模式的时间，而增加处于节能睡眠模式的时间。结合爱特梅尔的picoPower技术，能够确保达到业界领先的功耗数值。

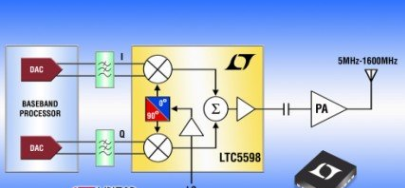

低频直接转换正交调制器LTC5598提供卓越的线性度性能和低噪声，可提高基站发送器的动态范围性能。LTC5598 提供同类最佳的 +27.7dBm OIP3 (输出 3 阶截取) 和 +74dBm OIP2 (输出 2 阶截取) 性能。此外，该器件在 +5dBm 输出值时具有卓越的 -160dBm/Hz 低噪声层。此外，LTC5598 提供 -50.4dBc 的镜频抑制和 -55dBm 的载波泄漏。与最接近的同类器件相比，它消耗的功率低 20%。强大的功能和卓越的性能相结合，为无线基础设施设备实现了紧凑、高性能的发送器设计。

LTC5598 具有卓越的动态范围性能 (从低频至高于 1GHz)，从而使它非常适用于点对点宽带微波链路、450MHz 和 700MHz LTE 基站发送器、800MHz GSM/900MHz EDGE 基站发送器、880MHz CDMA2000 基站、视频和电缆宽带调制器、多波段军事无线电设备、900MHz 多协议 RFID 阅读器和卫星发送器。它还具有一种独特的能力，可在低至 5MHz 时工作，从而实现了很多频率非常低的应用，如 13.56MHz RFID 和非接触型阅读器、遥测、军用通信和医疗仪器。

LTC5598 用单 5V 电源工作。它的静态电流为 168mA，与其它同类调制器产品相比，LTC5598 所消耗的功率低 20%。LTC5598 分别以 75ns 和 10ns 的接通和断开时间提供断电功能，从而支持 TDD (时分双工) 型发送器。当通过在其 ENABLE 输入引脚上施加一个逻辑低电平来停用芯片时，该器件通常吸收 43uA 的停机电流。LTC5598 采用 24 引线、4mm x 4mm QFN 表面贴装封装。
