有源箝位驱动器和启动调节器

发布时间:2020/4/30 22:28:10 访问次数:4744

TMP91C640N-2132电源管理挑战，包括同类最佳的功率密度和效率性能让顾客满意的是前所未有的BoM节约。希兰纳半导体已经实现了客户的期望和有源箝位反激式控制器的市场渗透率，现在主导了集成有源滤波器市场。

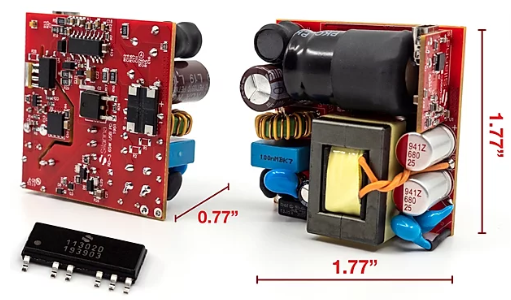

SZ1110和SZ1130 这些器件是有源箝位反激式脉宽调制控制器，集成了自适应数字脉宽调制控制器以及以下超高压(UHV)组件:有源箝位驱动器、有源箝位场效应晶体管和启动调节器。这种前所未有的集成度有助于设计高效、高功率密度、低材料成本的适配器，以满足耗电的手机、平板电脑、笔记本电脑和视频游戏机的需求。

主要特征:

集成UHV有源箝位场效应晶体管、有源箝位驱动器和启动调节器

效率超过94.5%

通用(90 - 265伏交流电)输入电压和负载的平坦效率

最高146千赫开关频率操作

OptiMode逐周期自适应数字控制

自调谐谷模式切换

多模式操作(突发模式、快速响应、虚拟机)

%3E 6dB电磁干扰容限

OTP、OVP、OCP、OPP和输出短路保护

%3C50 mW空载功耗

高达65W的输出功率

能够超过27瓦/英寸功率密度

16引脚SOIC封装

满足DoE和CoC效率和空载待机功率要求

器件提供了简单反激式控制器的简易设计，并具有交流滤波器设计的所有优势，包括反激式变压器的漏电感能量的再循环和在关断事件期间限制初级场效应晶体管漏极电压尖峰。采用硅烷纳半导体的优化模式﹍)SZ1110和SZ1130采用数字控制架构，可逐周期调整器件的工作模式，以保持高效率、低电磁干扰、快速动态负载调节和其他关键电源参数，从而响应不断变化的线路电压和负载。

应用:

高功率密度交流/DC电源

高效电源适配器

通用串行总线局部放电/质量控制交流/DC电源适配器

移动设备电池充电器
