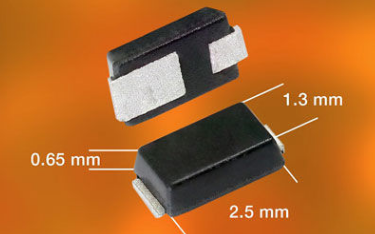

XC3S200-5PQ208C200 V Fred Pt超快速恢复整流器，包括业内额定电流首度达到2 A的器件--- 1 A VS-1EQH02HM3和2 A VS-2EQH02HM3。1 A VS-1EQH02HM3和2 A VS-2EQH02HM3整流器外形尺寸为2.5 mm x 1.3 mm，高度仅为0.65 mm，可取代SMA封装整流器节省空间。此外，还有商用版1 A VS-1EQH02-M3和2 A VS-2EQH02-M3。

器件采用体积更小的 MicroSMP 封装，典型额定电流与 SMA 封装相当，具有更高功率密度，PCB 占用空间节省 57%。VS-1EQH02HM3和VS-2EQH02HM3采用非对称设计，大面积金属垫片有利于散热，热性能极为出色，FRED Pt 技术实现 13ns 超快恢复时间，Qrr 降至 11nC，在-55 °C至+175 °C整个工作温度范围内具有软恢复功能。

整流器通过 AEC-Q101 认证，1 A条件下正向压降低至0.72 V，有效降低功耗，提高效率，适用于汽车引擎控制单元 (ECU)、防抱死刹车系统 (ABS)、HID 和 LED 照明、通信和工业电源中的高频逆变器、DC/DC 转换器、续流二极管，以及功率因数校正电路。

VS-1EQH02HM3和VS-2EQH02HM3潮湿敏感度等级达到 J-STD-020 标准 1 级，LF 最高峰值为 +260°C。器件符合 RoHS 标准，无卤素，适合自动贴片加工以及汽车系统自动光学检测 (AOI)。

QX7136 是一款低静态电流、低压差的LED 恒流驱动器。使用一个外接电阻，可使输出电流能在10mA 到400mA 范围内进行调节；在DRV 脚外接扩流MOS 管，输出电流可以扩大到3.0Ａ以上。

仅仅需要一个外接电阻就可构成一个完整的LED 恒流驱动电路。

内部自带软启动、过热保护、低压保护。

特性

使用一个外接电阻，电流可从10mA to 400mA 可调

通过外接NMOS 或 NPN 三极管，电压可扩展至400Ｖ以上，电流可扩展到3.0Ａ。

电源电压： 2.7-6V

可低压差输出：100mV@350mA

极小的静态电流：250uA

过热保护

软启动

低压保护：2.5V

SOT-89-5 封装

相较于机械式按键和电阻式触摸按键，电容式触摸按键不仅耐用，造价低廉，机构简单易于安装，防水防污，而且还能提供如滚轮、滑动条的功能。但是电容式触摸按键也存在很多的问题，因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰敏感得多。ST针对家电应用特别是电磁炉应用，推出了一个基于STM8系列8位通用微控制器平台的电容式触摸感应方案，无需增加专用触摸芯片，仅用简单的外围电路即可实现电容式触摸感应功能，方便客户二次开发。

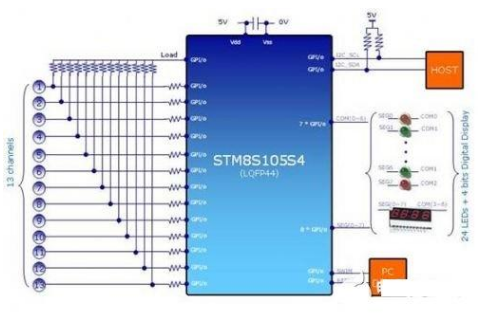

ST的电容式触摸按键方案通过一个电阻和感应电极的电容CX构成的阻容网络的充电/放电时间来检测人体触摸所带来的电容变化。如图1所示，当人手按下时相当于感应电极上并联了一个电容CT，增加了感应电极上的电容，感应电极进行充放电的时间会增加，从而检测到按键的状态。而感应电极可以直接在PCB板上绘制成按键、滚轮或滑动条的应用样式，也可以做成弹簧件插在PCB板上，即使隔着绝缘层（玻璃、树脂）也不会对其检测性能有所影响。
