车内照明等应用的开/关/闩锁传感器

发布时间:2020/4/16 17:50:54 访问次数:834

APS11700/760器件预先配置有用户可选的磁灵敏度、阈值和极性，用户还可选择高电平有效（active-high）或低电平有效输出，以便于集成到子系统中。这些IC可以耐受高达40V的电压以及高达165℃的结温，符合AEC-Q100 Grade 0标准以及ISO 26262：2011 ASIL A标准，适用于汽车和其他安全系统。此外，它们还具有内部保护电路，可防止过压、电池反向、负载突降（load-dump）、输出短路、高达±11kV的人体模型ESD以及其他EMC条件。

APS11700/760器件的典型应用包括：

用于汽车门、仓盖、行李箱、LCD屏幕、车内照明等应用的开/关/闩锁传感器

变速箱、踏板和其他驾驶员控制/人机界面（HMI）

液位传感器

2轮和3轮车辆的倾斜角度、停靠支架和HMI传感器

白色家电/其他电器

机器人、自动售货机、健身器材、电动百叶窗/窗帘/遮光板等智能运动控制

APS11700/760器件可提供两种封装形式，其中LH封装是SOT-23W、微型、扁平式封装，适用于表面贴装应用。UA是一款3引脚、超小型单列直插式封装（SIP），适用于通孔安装。两种封装均不含铅，引脚框采用100％雾锡电镀。

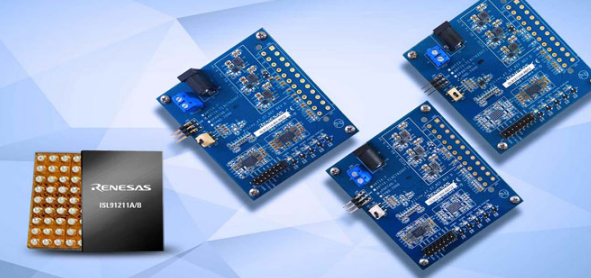

Artix-7的ISL91211A-BIK-REFZ参考设计板采用ISL91211AIK和ISL91211BIK多相PMIC、ISL80030 3A同步降压DC/DC转换器，ISL21010DFH312微功耗电压参考。该PMIC为多个电源轨提供高达95%的效率，并可接受插入式AC/DC适配器或DC电源的5V供电。ISL80030支持3.3V、2.5V和1.8V的VCCO和VCC_IO；ISL21010DFH312支持1.25V的XADC输入电压，精度为±0.2％。

用于Spartan-7的ISL91211BIK-REF2Z参考设计板采用ISL91211BIK多相PMIC和ISL80030 3A同步降压DC/DC转换器；其中ISL91211BIK为VCCINT、VCCBRAM、VCC_DDR、VCCAUX和VTT供电，并可接受插入式AC/DC适配器或DC电源的5V供电。ISL80030 DC/DC转换器支持3.3V、2.5V和1.8V的VCCO及VCC_IO。

用于Zynq-7000的ISL91211AIK-REFZ参考设计板采用ISL91211AIK多相PMIC、ISL9123低IQ降压调节器和两个ISL80030 3A同步降压DC/DC转换器；其中ISL91211AIK为VCCINT、VCCBRAM、VCC_DDR和VCCAUX供电，ISL9123为VTT电源轨供电，两个ISL80030 DC/DC转换器支持VCCO和VCC_IO的3.3V、2.5V和1.8V电源轨。
