LT8653S还提供强制连续模式和展频(SSFM)操作。SSFM模式通过将能量扩散到更宽的频谱范围内,降低了基波工作频率和谐波附近的峰值辐射。
LT8653S提供外部补偿选项,可用于优化瞬态响应;或者简单起见,也可使用内部补偿。还提供固定输出选项,两个输出电压可选引脚可产生5 V、3.3 V和1.8 V输出,无需使用外部反馈电阻。

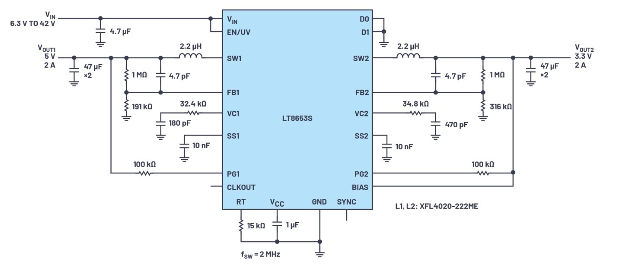

使用LT8653S具有低EMI和高效率的双通道输出降压型稳压器应用。输入电压范围为5.8 V至42 V,输出为5 V/2 A和3.3 V/2 A。开关频率设置为2 MHz。内部稳压器由3.3 V输出通过BIAS引脚供电,以降低功耗。启用突发工作模式(SYNC/MODE接至GND)可优化轻负载时的效率。
稳压器的辐射EMI,其符合严格的汽车CISPR 25 5级辐射EMI规范。当LT8653S的开关频率为2 MHz时,稳压器在12 V输入和5 V输出时的峰值效率达到94.8%,而在24 V输入和5 V输出时,效率也达到了92.1%。

造商IC编号
MT41K512M8RG-107:N
厂牌
MICRON/美光
IC 类别
DDR3L SDRAM
IC代码
512MX8 DDR3L
共通IC编号
产品详情
脚位/封装
FBGA
外包装
TRAY
无铅/环保
无铅/环保
电压(伏)
1.35v
温度规格
0°C~+85°C
速度
1866(MT/S)
标准包装数量
1260
标准外箱
潜在应用
Number Of Words
512M
Bit Organization
x8
Density
4G
Version
R
Product Family
DDR3 SDRAM
Die Revision
N
Max Clock Frequency
933 MHz
Production Status
Production

尽量减少元件数量,LT8653S内置适用于大多数系统的内部环路补偿功能,对于需要优化负载瞬态性能的设计,则可采用外部补偿来尽量减少输出电压偏移和瞬态响应时间。图3显示旨在优化瞬态响应的一种双路输出稳压器。
响应0 A至2 A负载阶跃的5 V输出(VOUT1)。在这种情况下,VOUT偏差小于80 mV。这种快速瞬态响应与LT8653S的高初始精度相结合,可以满足严苛的VOUT容错要求。
利用LT8653S的引脚D0和D1可选不同的固定输出电压,从而无需使用外部电阻来设置LT8653S输出电压。根据所选的D0和D1引脚组合,可启用内部反馈电阻分压器,FB引脚则可直接连接至VOUT来调节5 V、3.3 V或1.8 V输出。由于无需使用外部电阻网络,整体解决方案尺寸很小。
内部反馈电阻分压器的总电阻为12 MΩ,空载静态电流远低于传统的使用外部电阻分压器电路的静态电流。内部反馈电阻分压器的调节效果比外部分压器更好,外部分压器的电阻误差通常会影响精度。针对较少器件数量而优化的双输出稳压器——只需将D0和D1引脚浮空即可设置5 V和3.3 V输出。
利用Silent Switcher 2技术,能够使LT8653S在高频下运行,同时提供高效率和低EMI辐射。LT8653S提供宽输入电压范围、低静态电流,并将两个2 A稳压器通道集成在一个小型4 mm × 3 mm封装中,从而减少了器件数量和解决方案尺寸。LT8653S尺寸小,外部器件数量少,对于各种应用仍可实现灵活设计。

(素材来源:ttic.如涉版权请联系删除。特别感谢)
LT8653S还提供强制连续模式和展频(SSFM)操作。SSFM模式通过将能量扩散到更宽的频谱范围内,降低了基波工作频率和谐波附近的峰值辐射。
LT8653S提供外部补偿选项,可用于优化瞬态响应;或者简单起见,也可使用内部补偿。还提供固定输出选项,两个输出电压可选引脚可产生5 V、3.3 V和1.8 V输出,无需使用外部反馈电阻。
使用LT8653S具有低EMI和高效率的双通道输出降压型稳压器应用。输入电压范围为5.8 V至42 V,输出为5 V/2 A和3.3 V/2 A。开关频率设置为2 MHz。内部稳压器由3.3 V输出通过BIAS引脚供电,以降低功耗。启用突发工作模式(SYNC/MODE接至GND)可优化轻负载时的效率。
稳压器的辐射EMI,其符合严格的汽车CISPR 25 5级辐射EMI规范。当LT8653S的开关频率为2 MHz时,稳压器在12 V输入和5 V输出时的峰值效率达到94.8%,而在24 V输入和5 V输出时,效率也达到了92.1%。

造商IC编号
MT41K512M8RG-107:N
厂牌
MICRON/美光
IC 类别
DDR3L SDRAM
IC代码
512MX8 DDR3L
共通IC编号
产品详情
脚位/封装
FBGA
外包装
TRAY
无铅/环保
无铅/环保
电压(伏)
1.35v
温度规格
0°C~+85°C
速度
1866(MT/S)
标准包装数量
1260
标准外箱
潜在应用
Number Of Words
512M
Bit Organization
x8
Density
4G
Version
R
Product Family
DDR3 SDRAM
Die Revision
N
Max Clock Frequency
933 MHz
Production Status
Production

尽量减少元件数量,LT8653S内置适用于大多数系统的内部环路补偿功能,对于需要优化负载瞬态性能的设计,则可采用外部补偿来尽量减少输出电压偏移和瞬态响应时间。图3显示旨在优化瞬态响应的一种双路输出稳压器。
响应0 A至2 A负载阶跃的5 V输出(VOUT1)。在这种情况下,VOUT偏差小于80 mV。这种快速瞬态响应与LT8653S的高初始精度相结合,可以满足严苛的VOUT容错要求。
利用LT8653S的引脚D0和D1可选不同的固定输出电压,从而无需使用外部电阻来设置LT8653S输出电压。根据所选的D0和D1引脚组合,可启用内部反馈电阻分压器,FB引脚则可直接连接至VOUT来调节5 V、3.3 V或1.8 V输出。由于无需使用外部电阻网络,整体解决方案尺寸很小。
内部反馈电阻分压器的总电阻为12 MΩ,空载静态电流远低于传统的使用外部电阻分压器电路的静态电流。内部反馈电阻分压器的调节效果比外部分压器更好,外部分压器的电阻误差通常会影响精度。针对较少器件数量而优化的双输出稳压器——只需将D0和D1引脚浮空即可设置5 V和3.3 V输出。
利用Silent Switcher 2技术,能够使LT8653S在高频下运行,同时提供高效率和低EMI辐射。LT8653S提供宽输入电压范围、低静态电流,并将两个2 A稳压器通道集成在一个小型4 mm × 3 mm封装中,从而减少了器件数量和解决方案尺寸。LT8653S尺寸小,外部器件数量少,对于各种应用仍可实现灵活设计。

(素材来源:ttic.如涉版权请联系删除。特别感谢)
