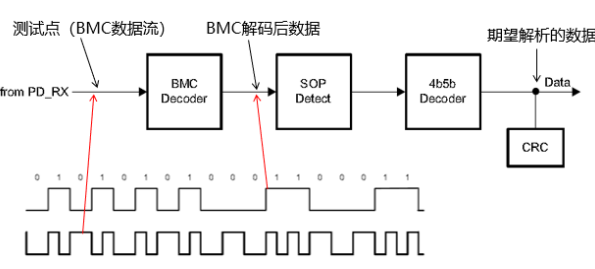

UFS510JZDS系列示波器不仅能够支持USBPD的协议解码，并且也支持QC2.0/3.0协议的解码，可以满足目前主流快充协议的解码需求，并且在其高达512M的大存储机制下，可支持超长时间的解码还原真实波形，完整监控通信过程；且具有双ZOOM分析功能，可用主时基捕获需要统计数据的波形，通过Zoom1定位一段时间的特征值，再由Zoom2放大波形细节，观测瞬时信号变化，大大提升了工程师的测试便捷性。

产品名

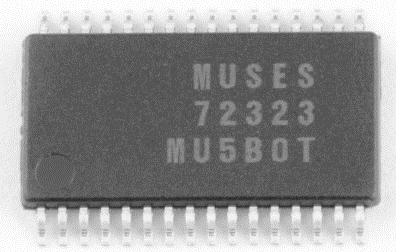

MUSES72323

回路数

内置运算放大器

无

工作电压范围

(模拟/数字)

±10 to ±18V

+3.0 to +5.5V

音量

0 to -111.75dB

0.25dB step, Mute

增益 *4

+21 to 0dB

3dB step

总谐波失真 *1

0.00024%

输出噪声电压 *1

-124dBV

(0.63μVrms)

过零检测电路 *2

软步进电路 *3

控制方式

3线串行

可同时使用芯片数量

封装

SSOP32

11mm x 7.6mm

最小订货量

100pcs

设计电源模块传导骚扰电路，需要分析电源模块的传导骚扰情况，并找到对应解决方案。列举一些情况通过示波器进行分析：

低频：150KHz-1MHz频率，尤其是开关频率点——差模骚扰

解决方案：差模滤波

中频：1MHz-10MHz频率——差模和共模骚扰

解决方案：适当稍加点共模滤波

高频： 10MHz-30MHz频率——共模骚扰

解决方案：共模滤波
