UPD1603GC-039-3B9输出电路SSR的功率开关直接接入电源与负载端，实现对负载电源的通断切换。主要使用有大功率晶体三极管（开关管-Transistor），单向可控硅（Thyristor或SCR），双向可控硅（Triac），功率场效应管（MOSFET），绝缘栅型双极晶体管（IGBT）。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。按负载类型，可分为直流固态继电器和交流固态继电器。直流输出时可使用双极性器件或功率场效应管，交流输出时通常使用两个可控硅或一个双向可控硅。而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。交流固态继电器，按导通与关断的时机，可分为随机型交流固态继电器和过零型交流固态继电器。

AS1118-BQFT

制造商:AMS

产品描述:

工作温度：-40°C ~ 85°C

安装类型：表面贴装

封装/外壳：24-uFQFN 裸露焊盘

显示类型：LED

配置：8 x（7 段），64 LED

接口：SPI

数字或字符：8 位数字

电流 - 电源：335mA

电压 - 电源：2.7 V ~ 5.5 V

电阻：12.7kOhms

偏差：±1%

功率（W）：0.125W，1/8W

成分：金属薄膜

特性：军用，防潮，可焊接

温度系数：±100ppm/°C

尺寸 ：0.066" 直径 x 0.150" 长（1.68mm x 3.81mm）

端子数：2

故障率：S（0.001%）

类型：线性

拓扑：移位寄存器

内部开关：是

输出数：16

电压 - 供电（最低）：3V

电压 - 供电（最高）：5.5V

电压 - 输出：0 V ~ 5.5 V

电流 - 输出/通道：40mA

频率：30MHz

应用：标牌

无铅情况/RoHs：无铅/符合RoHs

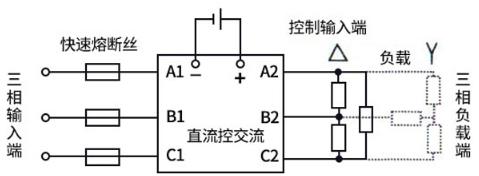

如何保护SSR过流保护。SSR是半导体功率器件，对温度变化极为敏感，过流会使SSR损坏，通常使用快速熔断器。但要了解它的保护特性，知道其熔断电流与时间的关系，正确选择与SSR标称电流相适应的快熔。

加RC吸收回路。加RC回路不但有防止过电压的作用，而且对改善dv/dt（电压变化率）有好处。建议R为20—100Ω，功率为2—5W，C为0.1—0.47uf,耐压为250—630v. SSR标称电流小R取上限100Ω，C取下限0.1uf,反之，R取小值，C取大值。
