隔离和接口速度输出开关量

发布时间:2020/3/25 23:08:57 访问次数:932

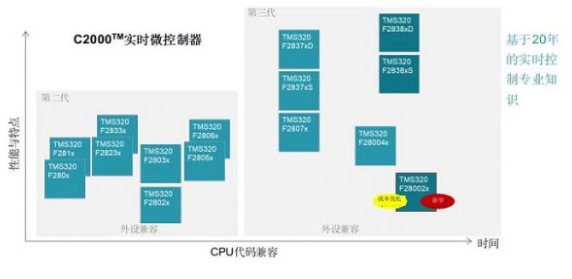

MAX746ESE-T分布式架构的理念如下:连接多个实时控制MCU,以扩展系统可用资源和外设数量。实现方案使设计人员能够在不影响产品性能的前提下实现其产品所要求的性能和效率。

多芯片解决方案的成本

通过隔离和接口速度连接多个器件的复杂性

主机/主处理器上缺少具有外部存储器接口的外设

一次绕组与二次绕组之间的电位差也会产生高频变化,通过寄生电容的耦合,从而产生了在一次侧与二次侧之间流动的共模传导EMI电流干扰。

抑制方法有:

变压器加屏蔽,电屏蔽是指将初级来的干扰信号与次级隔离开来。可在初、次级之间包一层铜箔(内屏蔽),但头尾不能短路,铜箔要接地,共模传导干涉信号通过电容-铜箔-接地形成回路,不能进入次级绕组从而起到电屏蔽的作用。

磁屏蔽是在变压器外部线包包首尾相连的铜箔(外屏蔽)。铜箔是良导体,高频交变漏磁通穿过铜箔的时候会产生涡流,而涡流产生的磁场方向正好与漏磁通的方向相反,部分漏磁通就可以被抵消。

三明治绕法,可以减少初级耦合至变压器磁芯的高频干扰。由于初级远离磁芯,次级电压低,故引起的高频干扰小。

降低工作频率,减缓能量的快速充放。

一次侧和二次侧的可靠隔离,一次侧和二次侧之间的地接Y电容。

尽量减小变压器的漏感,改进电路的分布参数,能在一定程度减小干扰。

生产流量计和液位计。液位开关有三种。LC30系列顶装液位开关,LC40系列侧装液位开关和LD60系列音叉开关。运用船舶、钢铁、电厂、石油化工、食品等多种行业

进口液位开关

LC-30 顶装浮球液位开关


由导杆和浮球和固定安装装置组成。导杆内液位控制的位置装有干簧管。浮球随着液位上下移动,经过干簧管的位置时,触发干簧管从而产生信号输出。

范围: 0.1~6 米

精度: ± 5mm

连接尺寸: 1 1/2 BSP 或 DN40 法兰温度: -20-+150 ℃压力 :16-100bar密度: 0.6-3 kg/l粘度:最大至 1500 mPas材质: SS316L 或 PVC,PP,PTFE,PVDF输出: 1~5 个开关量输出开关量有两种: RSC 和 RBCRBC 比较常用。当浮球经过干簧管后保持开关后的状态不改变。即当液位低于指定位置时处于一种状态,高于指定位置时一直处于相反的状态。

LCM 量程: 2 米LC 量程: 6mi30 12 法兰连接31 11 螺纹连接

深圳市永拓丰科技有限公司http://ytf02.51dzw.com/

(素材来源:eccn和21IC.如涉版权请联系删除。特别感谢)
