升压单端初级电感控制的振荡频率
发布时间:2020/3/23 22:52:16 访问次数:1286

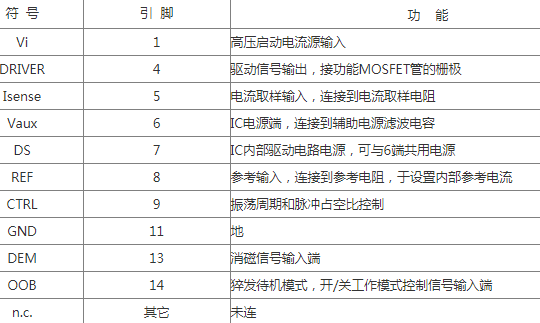

ODODO-H574A121-101利用猝发式待机和开/关模式的反馈式开关电源。微处理器（μP）将次级的开关S2、S3闭合时，系统进入猝发待机状态，开关S2将次级绕组连接到微处理器电容（Cμc）可旁路掉输出电容C0。当Cμc上的电压高于稳压管(Vz)的击穿电压时，光耦合器被触发并将反馈信号送到OOB端，以使IC停止工作而进入“打嗝”模式。系统故障状态下的“打嗝”模式与猝发模式工作期间的“打嗝方式是不同的。系统故障时，在安全再启动状态下的输出功率非常小，而猝发模式还需输出足够的功率提供给微处理器。为防止变压器发出噪声，变压器的峰值电流应减小3.3倍，也就是说，在μP打开开关S2和S3之前，猝发式待机模式一直持续。S2和S3一旦打开，系统则进入起动时序并开始正常的开关。
由于水银开关的通断由水银重力确定，所以它可以长期可靠地工作。
电极的接点是液态接触，无任何噪声。
由于水银可以流动，只要加速度达到设定值以上，水银开关就可以通或断，因而可以作为振动的敏感元件使用。
体积小，形式多样，且为全密封式器件。
结构简单，价格低廉。水银开关和振动开关的区别1、滚珠开关所有材料均可达到环保要求，而水银开关,因本身材质问题无法达到。
UCC39421/2是一种高效低功率DC/DC转换器。它在很宽的工作电源下具有很高的效率，并可提供编程上电复位功能，该芯片带有独立的低压检测比较器，同时具有脉冲调制、限流和低电流关断（5μA）功能，可广泛应用于蜂窝电话、录呼机、PDAs以及其它手持设备中。
UCC39421/2具有以下特点：
采用高效升压单端初级电感控制，SEPIC或回扫（反向升压）拓扑结构，输入电压既可高于也可低于输出电压；
输入电压低（最小为1.8V）；
能驱动外部FETs以获得较大电流；
具有高达2MHz的振荡频率；
可同步操作；
具有可编程变频模式，可优化功率和效率；
具有脉冲调制限流功能；
功耗极低，睡眠模式下的供电电流为150μA，关断模式下的供电电流仅为5μA。
