SN74S38N3分压板是由10个10 MΩ/10 kV高压电阻和10个100 pF/3 kV高压电容组成，低压端是33 kΩ电阻和0.022μF电容及滤波电阻和电容，经过IGBT放大和脉冲变压器之后，输出是高压脉冲波形，需要分压板将信号进行分压到取样输入端。

脉冲产生电路的控制和从分压板分压信号取样输入的取样保持，实时定标控制电路取样保持脉冲变压器后的信号波形，信号处理过程如下：脉冲产生电路产生信号，经过74HC123的处理和转换，然后脉冲信号经过IGBT后再通过脉冲变压器升压，利用分压电路将升压后的脉冲信号降压进入取样处理电路，经过取样保持处理后输出到电压显示表头，实时显示脉冲信号值；

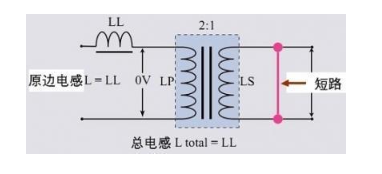

经脉冲变压器升压后，信号端引出到后面板的航空端子输出端，用于接分压板和高压脉冲变压器的初级。

PKOB Nano提供板载和在线编程及调试功能，仅需一根USB线即可实现供电、调试和通信。较大的解决方案则由通用编程器和调试器提供支持，如MPLAB PICkit™ 4和MPLAB ICD 4。 ATSAMA5D27-WLSOM1自带一套免费Linux发行版，通过将Microchip补丁打入Linux内核，得到开源社区的全面支持，有利于开发高质量的解决方案。

脉冲控制和定标控制2个重要功能。首先是脉冲控制有2个问题需要解决：原始脉冲的产生，脉冲的处理和转换。采用555定时器产生原始脉冲，用74HC123实现脉冲的处理和转换，它有2种输入方式：A为低电平有效，B为高电平有效；有两种输出：输出结果正好相反，用外接的电阻电容作定时元件，时间可灵活设置。其输出脉冲的宽度主要取决于定时电阻R与定时电容C，脉宽的计算为电阻值R与电容值C的乘积。

系统电路采用IGBT芯片FGL40N120AND，耐压是1200V，最大通过电流40A，驱动芯片采用2片MIC4452和IRF7343，利用前端的74HC123产生的2个逻辑电平，经过MIC4452后形成1正1负两个脉冲，传给IRF7343后变换为带有负向的脉冲信号驱动IGBT，负向脉冲部分能有效关断IGBT工作，能输出比较理想的16 μs矩形波。
