SP690TEN-L/TR电容容值是指在1kHz，1V 等效AC电压，直流偏压为0V情况下测到的，电容测量的环境不同。电容值C本身是会随环境发生改变的。

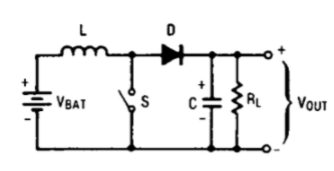

用二极管或BJT、FET等实现(同步整流)。“开关”可以用二极管实现,二极管实现图中开关S的功能,这也不是什么“同步整流”。

电感电路中，电感作为一个电路元件，考虑电感两端电压与电感中电流的关系，而不是考虑磁通或者磁链。开关电源电路原理时考虑磁通或者磁链。

电路中，电感两端电压与其中电流的关系理想电感，不考虑绕制电感导线的电阻，也不考虑铁芯的非线性。

复合式EMI滤波器的内部电路,采用两级（亦称两节）滤波,因此滤除噪声的效果更佳。重复频率为几千赫兹的快速瞬态群脉冲干扰的问题,能起到抑制作用。

PCB 规格为FR4 95X28X1.6MM ，大电流线路最短化设计，路径短，可承受更大电流，对外界干扰更小。

共模电感有2A,4A,15A 18A 四种规格，

2A标配2A 共模电感滤波器.

4A配4A 共模电感滤波器

15A配15A 扁铜线共模电感

18A配18A 大电流共模电感

模块配合解码器使用或功放使用，能过滤电源高频噪声，消除市电干扰，净化电源，可明显改善功放音质，提升解析度.

输入的GND 需要接电源线的地线，同时还可再连接到机箱外壳，看具体情况,焊接4A 共模电感时请注意方向，请按线路板上标示和宝贝图片安装焊接。

高频电磁干扰EMI滤波器常识,高频电磁干扰（EMI），一般三种技术可进行电源滤波，可抑制干扰噪声，在实际使用中，经常是混合使用其中的两种，甚至多种技术。它们是：

电源的火线和零线之间添加电容，即X电容。选用X2型，主要作用是消除共模干扰，容量范围0.01UF---0.47UF.

电源线和地线之间添加电容，即Y电容。选用Y2型，主要消除串摸干扰，容量范围是2200pF～0.1μF。为减小漏电流,电容量不得超过0.1μF，本线路板选用3300PF 。

共模抑制，共模电感（两根电源线上的抑制线圈）,当额定电流较大时,共模扼流圈的线径也要相应增大,以便能承受较大的电流。适当增加电感量,可改善低频衰减特性,本线路采用10MH。
