TMH1215D 半桥电路输出驱动三相电机
发布时间:2020/3/13 18:40:01 访问次数:668

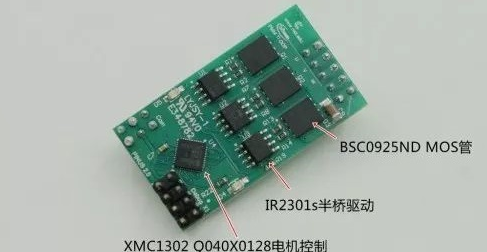

TMH1215D电机驱动板包括了电机控制器XMC1302-Q040X0128，半桥驱动电路IR2301S、MOS管BSC0925ND组成的半桥电路，如下图所示。
电机控制IC采用的是英飞凌家族XMC1000系列中的XMC1302微控制器，基于ARM Cortex-M0内核，主要用于实时控制如电机驱动等。
XMC1302微控制器特性：
基于32位ARM Cortex-M0处理器，8KB on-chip ROM、16KB SRAM、200KB Flash
两个通用串行接口通道（USIC）：可用作UART、SPI、I2C、I2S、LIN接口
AD转换、3个模拟比较器、温度传感器
工业控制外设：CCU4、CCU8、POSIF、BCCU
系统控制单元：WDT、RTC、SCU（用于系统配置和控制）
同XMC4500一样，电机控制领域系列产品，XMC1302内部也包含许多特殊的单元，CCU4、CCU8、POSIF，为工程师提供了便利的开发环境。 英飞凌XMC1302微控制器+英飞凌半桥驱动IC IR2301s+英飞凌 BSC0925ND MOS管组成的半桥电路输出驱动三相电机的U、V、W信号，整个四轴飞行器电调的核心。

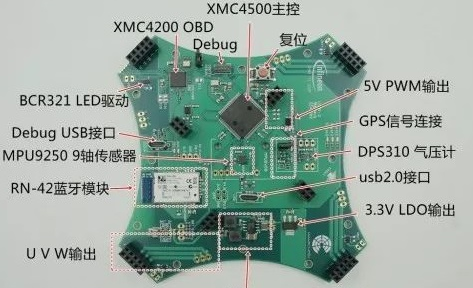

飞控板+电调板上的元器件，除了个别传感器外，其他核心器件无一不是英飞凌自家的器件，这才是真正自家完整的系统解决方案。
智能手机的气味传感器，在1平方毫米的芯片上实现了与狗鼻相当的超高分辨率,石英晶体微天平（Quartz Crystal Microbalance, QCM）传感器衬底的紧凑型气味传感器，在传感器市场上展现了超高的灵敏度。利用传统QCM型气味传感器进一步缩小尺寸、降低成本以满足智能手机等大批量应用颇具挑战。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
(素材来源：diangon和rfidworld.如涉版权请联系删除。特别感谢）
