SB21150AB双单稳态集成触发器CD4528是直通保护电路的核心，这种集成触发器最大的特点是含两个单稳态触发器，其真值表CD4528的芯片3脚与13脚分别为其内部两个独立单稳态电路的Clear端，5脚和11脚为单稳态的B输入端，4脚与12脚为单稳态的A输入端。B端接高电平，只有当Clear端为高电平时，A端输入的上升沿触发才会有效。

LED直通保护电路中，使用PWM1与PWM2作为PWM芯片输出的两路互补脉冲信号，所设计的主电路Q1、Q4的驱动与图3中PWM1同步，Q2、Q3的驱动与PWM2同步。在A、B、C和D4点进行电流上升率采样然后转变为电压信号，并分别给直通信号1与直通信号2。

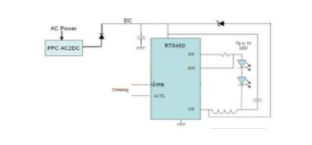

繁华的城市离不开LED灯的装饰，相信大家都见过LED，它的身影已经出现在了我们的生活的各个地方，也照亮着我们的生活。LED电源目前已经被广泛的应用在了电子设备的设计研发中，在最近几年赢得了较好的市场关注度。那么，在进行LED电源设计时，有哪些电源结构时平时最常用到的呢?本文在这里为大家总结了六种LED电源的电源结构，下面将为大家进行详细介绍。

LED电源设计中，第一种电源结构是电容降压结构。采用电路结构方式的LED电源多用于简单的小型充放电设备中。这种结构最主要的缺点是比较容易受电网电压波动的影响，电源效率低，不宜LED在闪动时使用，因为电路通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。

电子变压器降压结构。这种电源结构在LED技术的早起应用中比较常见，是比较基础的电源结构之一，目前正在逐渐退出新产品的设计领域。这种电源结构不足之处是转换效率低，电压范围窄，一般会维持在180~240V左右，且波纹干扰大。

开关电源的PWM调整，都是需要若干个时钟周期的，而如果输入电压瞬间变化(高达上千伏)，而时间很短(几十、几百MS)，这时开关电源根本没有时间去调整，这时的表现就是瞬间的高压传导到输出端，尤其是现在LED日光灯用的降压电路，因为负载是串在300V高压电路中的，300V高压瞬间变大， 这个高压瞬间就加到了输出端。隔离的电源会好些，但很多也是难逃厄运。

用TVS、扼流圈、X电容，事实上用处都不大。因为工作在正常电流下的LED对电压变化很敏感。我们知道，LED工作在稳定电流时，如草帽灯，工作在20MA时，稳定电压在3。1V 左右，其两端所加电压增加0。1V时，其两端的电流并不是增加百分之几，而是可能增加百分之几十，增加0。
