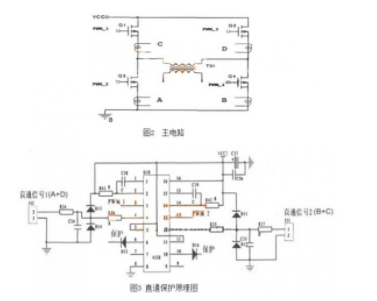

SN74CK2351DBR在LED电源直通保护电路的设计中，保护电路主电路中的左右桥臂对称，就左桥臂的直通保护进行分析。正常状态下，当Q1、Q4导通时，PWM1为高电平，PWM2为低电平，3脚高电平输入有效，A点和D点没有电流流过，不会触发单稳态。B点和C点采到了正常输出的上升沿信号，13脚低电平时输入无效，所以不会触发单稳态，没有保护信号输出。而在直通时，Q3由于某种原因误导通了，A点将检测到很大的电流上升率并转换为电压信号。

PWM1为高电平，单稳态被触发产生保护信号送到PWM芯片的shutdown端，封锁PWM脉冲输出。

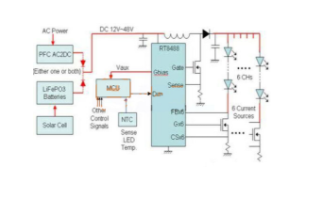

LED灯的的身影已经出现在了我们的生活的各个地方，也照亮着我们的生活。LED电源目前已经被广泛的应用在了电子设备的设计研发中，在最近几年赢得了较好的市场关注度。那么，在进行LED电源设计时，有哪些电源结构时平时最常用到的呢?总结了六种LED电源的电源结构

LED电源设计中，第一种电源结构是电容降压结构。电路结构方式的LED电源多用于简单的小型充放电设备中。结构的缺点是比较容易受电网电压波动的影响，电源效率低，不宜LED在闪动时使用，因为电路通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。

电子变压器降压结构。这种电源结构在LED技术的早起应用中比较常见，是比较基础的电源结构之一，目前正在逐渐退出新产品的设计领域。这种电源结构不足之处是转换效率低，电压范围窄，一般会维持在180~240V左右，且波纹干扰大。

LED显示屏和装饰用的LED彩灯以及LED车灯，处处可见LED灯的身影，LED已经融入到生活中的每一个角落。所有的LED灯具都有这种致命的缺陷，而且至今为止，没有人提出过好的解决办法。

LED电源的或是搞LED成品灯具的，都对这个问题避而不谈,装作不知道，然而实际量产，这个问题更是层出不穷，当然还有更多不怎么懂的人，完全搞不明白是怎么回事。

最常见的问题，就是做一个工程，几百台灯，经常会无缘无故的损坏,常见的就象一条街上装的LED路灯，时不时不亮，经常坏，修了又坏，坏了再修。还有LED日光灯，很多用非隔离电源，量产时经常发现有炸坏的，根本原因都在这里。都是浪涌电压造成，浪涌电压产生的原因很多,常见的就是室外雷击，或者是大的负载开启，关断，电压杂波之类。照书面上的讲法，就是一个很高的电压，经常达到上千伏，瞬间加在输入电源端，然后从输入电源端转导到输出端。
