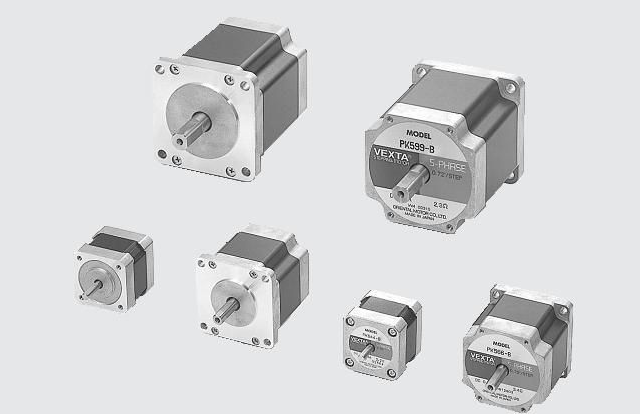

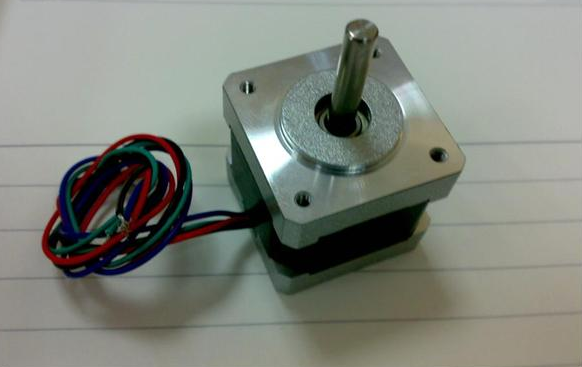

KIA7815AP将电脉冲转化为角位移，它的的驱动电路根据控制信号工作，控制信号由单片机产生。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，控制换相顺序，即通电控制脉冲必须严格按照一定顺序分别控制各相的通断。通过控制脉冲个数即可以控制角位移量，从而达到准确定位的目的。控制步进电机的转向，即给定工作方式正序换相通电，步进电机正转，若按反序通电换相，则电机就反转。控制步进电机的速度，即给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步，两个脉冲的间隔越短，步进电机就转得越快。同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

ULN2003 是高耐压、大电流达林顿陈列，由七个硅NPN 达林顿管组成。ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流并行运行。通过ULN2003构成步进电机的驱动电路，电路图如图1所示。51的25-28口接ULN2003的1-4输入端。另外，用键盘来对电机的状态进行控制，并用数码管显示电机的转速，采用74LS164作为2位单个数码管的显示驱动。

如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。

如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。

如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て。

这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。
