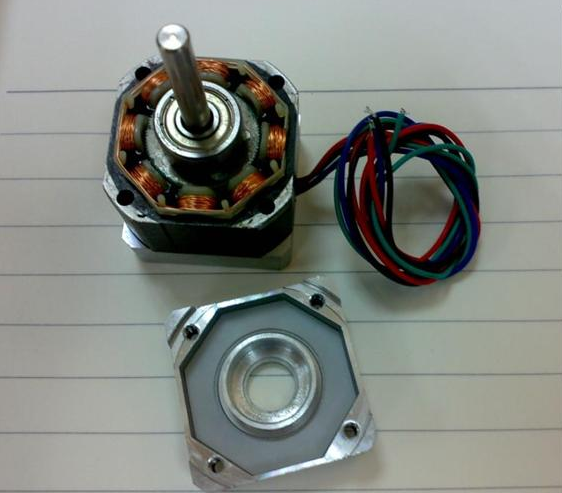

GRM40CH060D50-500电流流过定子绕组时，定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度。转子也随着该磁场转一个角度。每输入一个电脉冲，电动机转动一个角度前进一步。它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。改变绕组通电的顺序，电机就会反转。所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

步进电机应用于低速场合---每分钟转速不超过1000转，(0.9度时6666PPS)，最好在1000-3000PPS(0.9度)间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。

步进电机最好不使用整步状态，整步状态时振动大。

转动惯量大的负载应选择大机座号电机。

电机在较高速或大惯量负载时，一般不在工作速度起动，而采用逐渐升频提速，一电机不失步，二可以减少噪音同时可以提高停止的定位精度。

高精度时，应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决，也可以采用5相电机，不过其整个系统的价格较贵，生产厂家少。

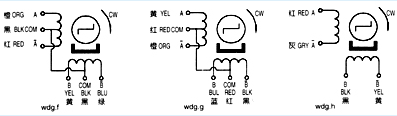

整步运行中，同一种步进电机既可配整/半步驱动器也可配细分驱动器，但运行效果不同。步进电机驱动器按脉冲/方向指令对两相步进电机的两个线圈循环激磁(即将线圈充电设定电流)，这种驱动方式的每个脉冲将使电机移动一个基本步距角，即1.80度 (标准两相电机的一圈共有200个步距角)。

单相激磁时，电机转轴停至整步位置上，驱动器收到下一脉冲后，如给另一相激磁且保持原来相继处在激磁状态，则电机转轴将移动半个步距角，停在相邻两个整步位置的中间。如此循环地对两相线圈进行单相然后双相激磁步进电机将以每个脉冲0.90度的半步方式转动。和整步方式相比，半步方式具有精度高一倍和低速运行时振动较小的优点，所以实际使用整/半步驱动器时一般选用半步模式。

关注反电动势常数、保持转矩、绕组温升、矩角特性测试、牵出转矩、最高反转频率等测试。

反电动势常数的测试，可以采用功率分析仪的测试方法直接在仪器上得出反电动势常数。对于牵出转矩的测试，对于大基座的步进电机，一般采用磁粉制动器和电机测试平台来进行测试，小基座的步进电机采用弹簧秤和绳子的组合方法来测试。MPT电机测试系统目前针对步进电机的测试可以提供整体的测试方案和测试系统，帮助工程师快速完善研发设计的步进电机。
