UPD7503AG-530汽车照明领域对动画的需求不断增长，必须对 LED 进行单独控制。因此，具有数字接口的 LED 驱动器对于有效驱动像素控制的照明应用来说 至关重要。在外部照明中，多种灯功能通常位于用非板载线相互连接的不同 PCB 板上。传统的单端接口很难满足严格的 EMC 要求。通过使用工业标准 CAN 物理层，TPS929120 基于 UART 的灵活导线接口可轻松实现长距离的非板载通信，而不会影响 EMC 性能。

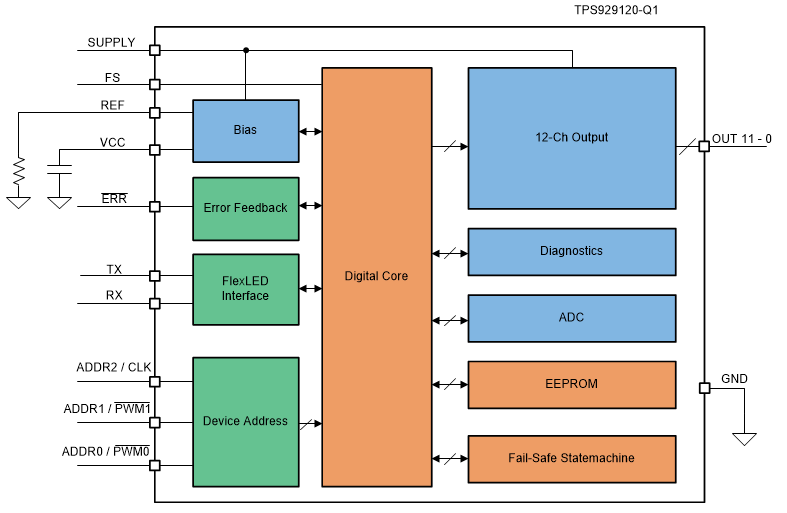

TPS929120-Q1 是一款 12 通道 40V 高侧 LED 驱动器，可控制 8 位输出电流和 12 位 PWM 占空比。该器件具有 LED 开路、接地短路和单 LED 短路诊断功能，可满足多种调节要求。在失去 MCU 连接时，可配置的看门狗还可以自动设置失效防护状态。借助可编程的 EEPROM，可以针对不同应用场景灵活设置 TPS929120-Q1。特性符合面向汽车 标准：温度等级 1： 40°C 至 +125°C，TA12 通道精密高侧电流输出：电源电压：4.5V 至 40V由电阻器设置的高达 75mA 的通道电流2 位全局、6 位独立电流设置高电流精度：电流为 5mA 至 75mA 时，精度 < ±5%高电流精度：电流为 1mA 时，精度 < ±10%低压降：电流为 50mA 时为 500mV12 位独立 PWM 调光可编程 PWM 频率高达 20kHz线性调光与指数调光方法灵活导线控制接口高达 1MHz 的时钟频率一条灵活导线总线最多可连接 16 个器件5V LDO 输出为 CAN 收发器供电诊断和保护：可编程失效防护状态LED 开路检测LED 短路检测单 LED 短路诊断可编程低电源检测漏极开路 ERR 故障指示适用于灵活导线接口的看门狗和 CRC可进行引脚电压测量的 8 位 ADC过热保护.

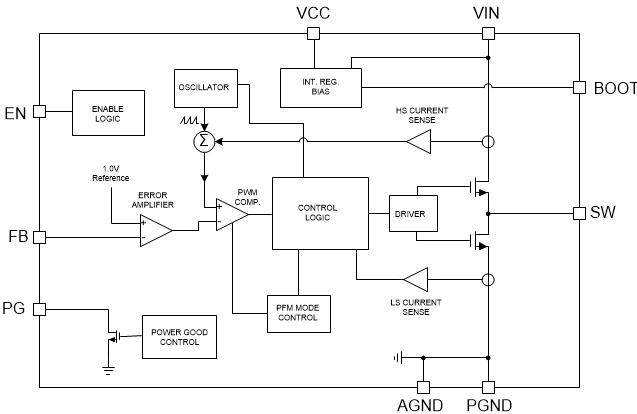

LMR36510 采用 8 引脚 HSOIC 封装。特性专为可靠耐用的应用 设计高达 70V 的输入瞬态保护保护 功能：热关断、输入欠压锁定、逐周期电流限制和断续短路保护非常适合可扩展的工业电源与以下器件引脚兼容：LMR36520（65V、2A）LMR33620/LMR33630（36V、2A 或 3A）内部补偿有助于减小解决方案尺寸、降低成本和设计复杂性频率为 400kHz宽转换范围输入电压范围：4.2V 至 65V输出电压范围：1V 至 95% 的 VIN最小导通时间很短，只有 60ns在整个负载范围内具有低功率耗散在 400kHz 下效率为 90%（24VIN、5VOUT、1A）在 PFM 模式中提高了轻负载效率低至 26μA 的工作静态电流具有滤波器和延迟释放功能的电源正常状态输出.
