TDA8007BH进来的气流(相对速度w),牵连速度u绝对速度ca(轴向),转子相幻湖四L,静子也叮丑唇叶栅级.

图2-8 叶轮进出口处的速度三角形

决定速度三角形变化并对压气机工作有密切关系的主要参数有:

工作叶轮进口处绝对速度在发动机轴线方向的分量c①,c。这个量的大小与进人压气机的空气流量gm有关。根据连续方程,当压气机进口空气状态一定时,c①,色增大,流量gm也增大;若流量一定,c①,c增大,则压气机面积减小。

工作叶轮进口处绝对速度在切线方向的分量c①,L。当空气进人第一级工作叶轮之前,在圆周方向就有绝对分速度时,说明气流有了预先的旋转。因此,切向分速度c①,u就叫预旋。如果c①,L的方向与圆周速度的方向相同,则称为正预旋;如果c①,u的方向与圆周速度的方向相反,则称反预旋。

圆周速度乙,其大小与发动机的转速而有关:ue=πD/60

这直接影响叶片对空气加功量的大小,越大对空气的加功量越多。静子轩速度三角形轴流式压,是利用扩散增压的空气压力,亚音速气流流过扩张形通拜,轴流式压气机组成.

轴流式压气机由带有许多翼型截面叶片的一个或多个转子和与机匣固定在一起不动的静子组成,静子也有许多翼型截面叶片。转子对空气做功,压缩空气提高空气压力。静子使空气扩压,继续提高空气压力。这种压气机是一个多级装置,因为每一级的压力升高量很小。每一级包含一排旋转叶片和随后的一排静子时片。

转子轴支撑在滚珠轴承或滚柱轴承中,压气机转子与涡轮转子通过联轴器连接,从而形成发动机转子。

为了保证压气机工的在第1级动的叶片称为进气导向叶片。

至流的流动方向产生预旋,使气流以排气通道中的静止叶片称为出口导向叶片,目的是改善风扇后气流

轴流式压气机的优点是可以通过增加级数的方法提高压气机的总增压比,以提高压气机的效率,通常效率可达压力高,迎风面积小,阻力小。缺点是单级增压比低,仅有1.25:1,结构复杂。

单转子压气机由一转子组件和一些静子组成,其级数多少必须满足所要求的增压比。多转子压气机由两个或多个转子组件组成,每一转子组件由各自的涡轮以最佳转速驱动,以达到更高的增压比和提供更大的工作灵活性(见图2-6)。

中压压气机高压压气机,来典涡轮的中压轴,传动来自来自涡轮的,高压轴传动低压压气机.

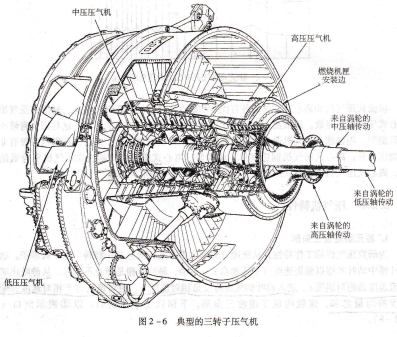

图2-6 典型的三转子压气机
