2411-001-2405 调制信号的幅值和频率

发布时间:2020/2/15 23:57:06 访问次数:2348

2411-001-2405上式表明,要使u6=uz,需要n个周波。若设调制信号的周期为T,则n个周期即

为动作时间r、k,即:

tJ=uT-1

=j-T

=C5+C6-tz

由此可见,调制信号的幅值和频率与动作时间是成反延时关系的,调制幅值越大,频率越高,则动作时间越短。

多台发电机并联系统的不稳定保护,在多台发电机并联供电系统中,某一台发电机的励磁电流出现不稳定,将表现为无功电流的振荡。这一振荡电流将由无功电流不均衡保护环敏感到,加到保护环的变压器B2上.

由变压器转换为振荡电压信号叠加到整流桥的输入端,使整流桥的输出电压成低频调制的直流电压。调制的频率与无功电流振荡频率相同,调制的幅值与无功电流振荡的幅值有关。根据前述励磁故障保护原理可知,在并联系统中,无功电流不均衡保护环的输出是有选择性的,故障的发电机输出较大,正常的发电机输出较小。所以,对于无功电流的振荡,无功电流不均衡保护环也可选择出故障的发电机。因此,在多台发电机并联的系统中,通常将不稳定保护线路的敏感电路与过、欠励保护线路的敏感电路合用一个,也就是将过励磁敏感电路整流桥输出的直流电压接至不稳定故障保护线路中的高频扼流圈L,以使不稳定故障发电机的不稳定保护线路敏感到较大的无功电流振荡幅度。

对于电压调制的保护,其线路与单台发电机系统的不稳定故障保护线路完全一样。但必须指出的是,稳压管DW输出的故障信号应分别送到两个不同的延时电路中去,一个延时较短的电路输出去控制BTB,使BTB首先动作,将故障发电机退出并联。同时,BTB的常闭辅助触点将该发电机所属的无功电流不均衡保护环短接,使其不再起作用。如故障是由并联运行引起的,则发电机退出并联后,故障会消失,可以继续单独供电。如果不稳定故障继续存在,则不稳定保护线路继续有信号输出,经过较长时间的延时,输出至GCR故障信号放大器,使GCR动作,同时断开GCB,将故障发电机与整个系统彻底脱离。

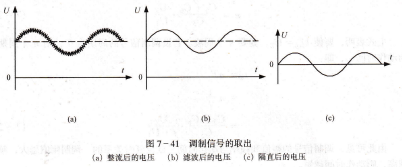

图7-41 调制信号的取出,(a)整流后的电压 (b)滤波后的电压 (c)隔直后的电压号输出。只有在LJ1>Uz时,才有可能击穿DW,从而u有故障信号输出。调节电位计W可以改变负脉冲的幅度。

另一方面,即使j>Uz,也不一定就能击穿DW。

由于有电阻R5的存在,在泵升电路不断给C6注入电荷的同时,C6将通过R5放电。对C6的充电量是随着其电压u6的升高而减小的,而C6对R5放电的放电量是随听的波形u6的升高而增大的。这样,总会出现对C6的充电量等于C6对R5的放电量的情况,即C6上的电荷达到动态平衡。这时,k6就不再增加了。如果脉冲频率r不够大,不能很快地将叽6在达到动态平衡以前提高到Uz,那么即使U1>Uz,电路还是没有故障信号输出。只有在u1>Uz的同时,使足够大,满足于<C6R5时,C6才能有电荷积累。当u6>Uz时,击穿DW,便有故障信号输出。满足<C6R5条件的最小频率£D也就是电压调制信号的最小动作值。可见,最小动作值九可以通过改变电阻R5的数值来调节,如图图7-42。



由此可见,只有在调制幅度和调制频率同时满足条件时,不稳定故障保护线路才有信号输出。故障信号输人至延时电路,经一定延时后,输入到GCR故障信号放大器,控制GCR动作,同时断开C£B。

当不满足动作条件时,C6上的电荷可通过R5释放,以免C6上积累电荷而发生误动作。

事实上,即使不稳定故障保护线路满足了动作条件,但由于C6上的电荷需要有积累过程,所以动作也会有一定的延时,这段时间叫做动作时间莎J,也就是使u.6=L∫z所需要的时间。根据式(7-25)可知,当玑6=Uz时,即:Uc6=U1・m・uT-Jz           (7-26)

深圳市唯有度科技有限公司http://wydkj.51dzw.com/

2411-001-2405上式表明,要使u6=uz,需要n个周波。若设调制信号的周期为T,则n个周期即

为动作时间r、k,即:

tJ=uT-1

=j-T

=C5+C6-tz

由此可见,调制信号的幅值和频率与动作时间是成反延时关系的,调制幅值越大,频率越高,则动作时间越短。

多台发电机并联系统的不稳定保护,在多台发电机并联供电系统中,某一台发电机的励磁电流出现不稳定,将表现为无功电流的振荡。这一振荡电流将由无功电流不均衡保护环敏感到,加到保护环的变压器B2上.

由变压器转换为振荡电压信号叠加到整流桥的输入端,使整流桥的输出电压成低频调制的直流电压。调制的频率与无功电流振荡频率相同,调制的幅值与无功电流振荡的幅值有关。根据前述励磁故障保护原理可知,在并联系统中,无功电流不均衡保护环的输出是有选择性的,故障的发电机输出较大,正常的发电机输出较小。所以,对于无功电流的振荡,无功电流不均衡保护环也可选择出故障的发电机。因此,在多台发电机并联的系统中,通常将不稳定保护线路的敏感电路与过、欠励保护线路的敏感电路合用一个,也就是将过励磁敏感电路整流桥输出的直流电压接至不稳定故障保护线路中的高频扼流圈L,以使不稳定故障发电机的不稳定保护线路敏感到较大的无功电流振荡幅度。

对于电压调制的保护,其线路与单台发电机系统的不稳定故障保护线路完全一样。但必须指出的是,稳压管DW输出的故障信号应分别送到两个不同的延时电路中去,一个延时较短的电路输出去控制BTB,使BTB首先动作,将故障发电机退出并联。同时,BTB的常闭辅助触点将该发电机所属的无功电流不均衡保护环短接,使其不再起作用。如故障是由并联运行引起的,则发电机退出并联后,故障会消失,可以继续单独供电。如果不稳定故障继续存在,则不稳定保护线路继续有信号输出,经过较长时间的延时,输出至GCR故障信号放大器,使GCR动作,同时断开GCB,将故障发电机与整个系统彻底脱离。




图7-41 调制信号的取出,(a)整流后的电压 (b)滤波后的电压 (c)隔直后的电压号输出。只有在LJ1>Uz时,才有可能击穿DW,从而u有故障信号输出。调节电位计W可以改变负脉冲的幅度。

另一方面,即使j>Uz,也不一定就能击穿DW。

由于有电阻R5的存在,在泵升电路不断给C6注入电荷的同时,C6将通过R5放电。对C6的充电量是随着其电压u6的升高而减小的,而C6对R5放电的放电量是随听的波形u6的升高而增大的。这样,总会出现对C6的充电量等于C6对R5的放电量的情况,即C6上的电荷达到动态平衡。这时,k6就不再增加了。如果脉冲频率r不够大,不能很快地将叽6在达到动态平衡以前提高到Uz,那么即使U1>Uz,电路还是没有故障信号输出。只有在u1>Uz的同时,使足够大,满足于<C6R5时,C6才能有电荷积累。当u6>Uz时,击穿DW,便有故障信号输出。满足<C6R5条件的最小频率£D也就是电压调制信号的最小动作值。可见,最小动作值九可以通过改变电阻R5的数值来调节,如图图7-42。



由此可见,只有在调制幅度和调制频率同时满足条件时,不稳定故障保护线路才有信号输出。故障信号输人至延时电路,经一定延时后,输入到GCR故障信号放大器,控制GCR动作,同时断开C£B。

当不满足动作条件时,C6上的电荷可通过R5释放,以免C6上积累电荷而发生误动作。

事实上,即使不稳定故障保护线路满足了动作条件,但由于C6上的电荷需要有积累过程,所以动作也会有一定的延时,这段时间叫做动作时间莎J,也就是使u.6=L∫z所需要的时间。根据式(7-25)可知,当玑6=Uz时,即:Uc6=U1・m・uT-Jz           (7-26)

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
