SRM2A256LLTM70有其中一个输出端为有效电平,其余输出端则为相反电平。输出信号可以是高电平有效,也可以是低电平有效。
下面以2线-4线译码器为例,分析译码器的工作原理和电路结构。2输入变量找、A0共有4种不同状态组合,因而译码器有4个输出信号汽y3,并且输出为低电平有效,真值表如表4.4.5所示。

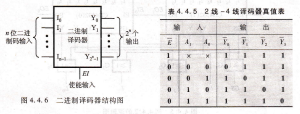

表4.4.7 2线-4线译码器真值表,刀位二进制码输入输出使能输入.
图4.4.6 二进制译码器结构图
另外设置了使能控制端E,当E为1时,无论A1、A0为何种状态,输出全为1,译码器处于非工作状态。而当E为0时,对应于A1、Ao的某种状态组合,其中只有一个输出量为0,其余各输出量均为1。例如,A1Ao=00时,输出ui为0,y1均为1。由此可见,译码器是通过输出端的逻辑电平以识别不同的代码。
根据真值表可写出各输出端的逻辑表达式
ui=E A1 A0
y1=E Al Ho (4.4.6)
kl=E AI Ao
ip=E A1 A0
根据逻辑表达式画出逻辑图,如图4.4.7 所示。
集成电路译码器,二进制译码器,常用的集成二进制译码器有CMOs(如74HC138)和TTL(如74LS138)的定型产品,两以1者在逻辑功能上没有区别,只是电性能参数不同,用74x138表示两者中任意一种。74x139是双2线一4线译码器,两个独立的译码器封 图4.⒋9 2线-4线译码器逻辑图.
例4.4.3 试用74HC138和一片74HC139构成5线32线译码器,输入为5位二进制码B4B3B2B1B。对应输出LO~L31为低电平有效信号。解:首先列出5线-32线译码器的真值表,如表4,4.7所示.表4,4,7 5线-32线译码器真值表 从表4.4.7可以看出,当B4B3=00,而B2B1B从000变化到111时.
