TPS77001DBIR组成的串联电路构成,如图4.1-12(a)所示。

当加上电阻性负载时,由于漏感比较小,整个回路基本上呈电阻性,即:电流f2与电压L/2之间的相位差很小。由于负载是纯电阻,所以输出电压ui与电流几同相,经矢量合成可以得到:tu、电压值只有较小的下降。

当加上电感性负载时,整个回路基本上呈电感性,即:电流几滞后于电压%2的相位角较大,由于负载是电感,所以输出电压ui超前于电流几一个相位差。经矢量合成可以得出:uo电压值比接电阻时下降大。如图4.4-12(b)所示。

当加上电容性负载时,整个回路基本上呈电容性,即:电流几超前于电压I/2的相位角较大,由于负载是电容,所以输出电压%滞后于电流几一个相位差。经矢量合成可以得到:

ug电压值将上升。如图4.1-12(c)所示。

可见,变压器的输出电压取决于负载电流以及负载的类型。

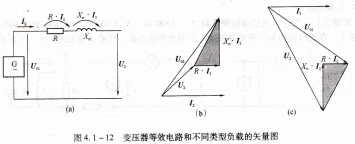

图4.1-12 变压器等效电路和不同类型负载的矢量图

对额定功率低于16kVA的变压器,其额定负载电压将在功率铭牌上标出。额定负载电压是指变压器在电阻性负载额定功率时的输出电压。

4.1.6 自耦变压器,自耦变压器与前面讨论的变压器有所不同,它只有一个绕组,但具有多个抽头,如图4.1-13所示。自耦变压器的工作原理与前面所讲的变压器基本相同。基于它的特殊结构.自耦变压器的功率一部分通过传导传送,一部分通过感应传送,如图4.1-13所示。

靠感应传送的功率称为设计功率,用Su表示。次级额定电压uj和额定电流几的积称为自,用s自耦变压器输出总是大于其口方有uo,计算设计功率时,首先必须确定g>h还是k>σ1(见图4.1-14)。

当y1>y2时,Su=σ2(r2-JI)

由于这个原因,使用在低压边的电气设备必须有防止过高电压的措施,而且规定自耦变压器不能作为安全照明变压器,使用时要求接线正确,外壳必须接地。

自耦变压器不只是可以降压,当次级作为输人时,也可以作为升压变压器(参照图4.1-13)。

如果把自耦变压器的抽头做成是滑动接触的,就可构成输出电压可调的自耦变压器。为了使滑动接触方便可靠,这种自耦变压器的铁心做成圆环形,其上均匀分布绕组,滑动触头用碳刷构成,又叫自耦调压器。图4.1-15是这种自耦调压器的外形结构图和原理示意图,它的初级绕组的匝数Ⅳ1固定不变,并与电源接通。在初级绕组上装置一只滑动触头K,滑动触头与初级绕组的一个端点之间的绕组几就作为次级绕组。当滑动触头K上下移动时,输出端的电压tr2即可改变,接触臂绕组.

图4.1-15 自耦变压器的外形结构和电路图

输出电压:2可以低于初级电压uI,也可以稍高于初级电压U1。

实泛使用的单相自耦调压器,电压输出电压可在0~259V之间的公用端接零线,如图4.1-16所示,安全。

如果接成图4.1-17所示的线路时,次级输出电压为零时,对地仍是220V的电乐,操作者不小心碰及,会发生电击的事故。此外,自耦调压源之手柄转回100v~220V.

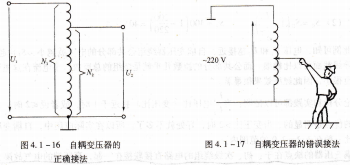

图4.1-16 自耦变压器的正确接法

图4.1-17 自耦变压器的错误接法手柄
