UCC27423DR触发输人(TR),外邯复位端(R),输出(oUT)保持集成电路,续表输人输出阈值输人(TH),放电端(D)导通,保持变为低电平,且一直稳定地输出低电平。触发翻转后会一直保持.

有记忆功能,可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。

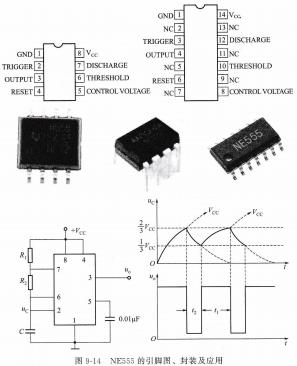

无稳态电路主要是多谐振荡器电路。多渚振荡器可以由三极管构成,也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD,数字集成电路(图9-14).

数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元器件数量,可将数字集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路和特大规模集成电路。

门电路 门电路是实现一定逻辑关系的电路,是组成数字电路的基本单元,常用门电路如表9-3所示。在实际应用中,广泛使用的是TTL和CMOS集成电路。

常用TTL集成电路.或非门有74LSO2、74LS27、74LS54、74LS55等,与非门有7虬S00、74LS10、74LS20、74LS30等。集电极开路与非门电路有74LSO1、74LS03、74LS12等。

部分常用的TTL与CMOS集成电路CMOS集成电路,如表9-5所示。

部分常用的TTL与CMOS集成电路.
