SN74BCT8244DWAIRCRAFT MAlNTENANCE MANUAL AMM CES

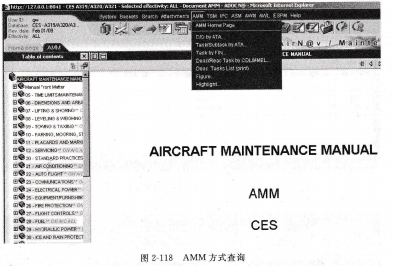

图2-118 AMM方式查询

Highlight 已知章节号,显示该章节有哪些地方进行了修改。

AMM方式查询举例(D/O by ATA),已知ATA章节号22-00-00,想了解该章节部件安装。在菜单栏中选择AMM下拉菜单中的D/o by ATA,弹出对话框,在对话框中输入“22-00-00”(见图2-119).

弹出选择对话框,显示ATA章节22-00-00含有D/06项内容。根据需要可选择内容,若想查看部件安装,单击Component Location(见图2-120).

可以查看到相关内容(见图2-121)。

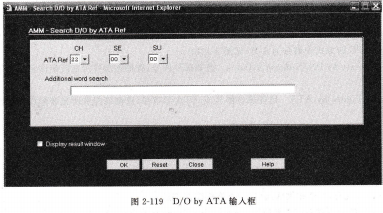

图2-119 D/o by ATA输人框

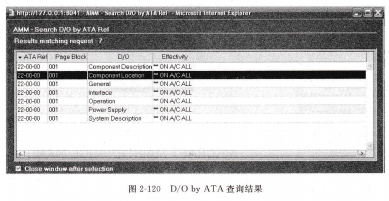

图2-120 I/o by ATA查询结果

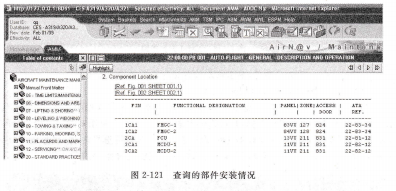

图2-121 查询的部件安装情况

IPC手册查询,IPC的方式查询分为6类(见图2-122)

Part by PN/Numerical Index 已知部件件号,查询该部件所在装配图和详细零件清单。

Figure by ATA 已知部件图号或ATA章节号,查询该部件所在装配图和详细零件清单。

Part by FIN 已知部件的功能识别号,查询该部件所在装配图和详细零件清单。

Part by access/panel 已知部件所在接近门或面板,查询在该接近门或面板的部件装配图和详细零件清单。

PN Information 查询该部件相关基本信息。

Vendor 已知供应商代码,查询供应商信息。

IPC的方式查询举例应用(Part by PN/Numerical Index),已知部件件号为“12NE4717-02”,想了解该部件装配图和详细零件清单。在菜单栏中查询结果.
