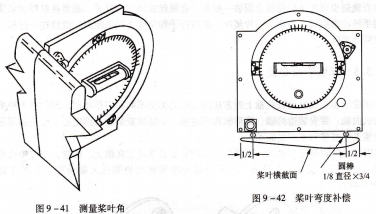

圆棒桨叶横截面1/8直径×3/ZI,测量桨叶角,桨叶弯度补偿

桨叶轨迹检查,检查螺旋桨桨叶轨迹指的是检查每个桨叶叶尖随着它通过旋转弧时的轨迹,换句话说,通过检查螺旋桨的轨迹,比较桨叶叶尖彼此的相对位置。该程序是在查找振动问题或作为螺旋桨平衡和再安装的最后检查 。

在轻型飞机上,金属螺旋桨直到6n(英尺)直径其叶片相互轨迹在1/16in(英寸)之内。木制螺旋桨轨迹不应大于1/8in(英寸)。

螺旋桨做轨迹检查之前,飞机必须锁定在静止位置,典型的通过放置轮档防止飞机移动。在地面放置固定的基准,离螺旋桨弧1/4in(英寸)之内。转动螺旋桨桨叶,标记每个叶片的轨迹,所有叶片轨迹最大差值不应超过上述限制值。

螺旋桨轨迹检查

为集成功率放大电路，市电AC 220V经变压器降压、桥式整流、电容滤波后，形成一个直流电压，经三端稳压集成电路7909稳压后，输出稳定的9V直流电压，作为整机的工作电源。LED1为电源指示灯，当开关接通后灯便点亮。音频信号经音量电位器后，输入IC2的正相输入端，经内部放大后，从5脚输出被放大的音频信号，驱动扬声器发音。1脚所接为反馈电路，由于对低频部分的反馈较小，因此整个电路对低频部分具有较强的放大能力，达到电路设计之目的。
