HEDS-9720#P51磁通与磁感应强度,磁通 通过与磁场方向垂直的某一面积上磁力线的总数,叫作通过该面积的磁通量,简称磁通。用字母Φ表示,其单位是Wb(韦伯)。面积一定时,通过的磁通越多,磁场就越强。

磁感应强度 垂直通过单位面积的磁力线的数目,叫该点的磁感应强度。用字母B表示,单位是T(特)。在均匀磁场中,磁感应强度B=Φ/S。

磁感应强度不仅表示了磁场中某点的强弱,还表示出该点磁场的方向,它是一个矢量。某点磁力线的切线方向,就是该点磁感应强度的方向。

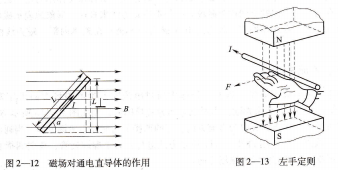

磁场对电流的作用,磁场对通电直导体的作用 处在磁场中的直导体有电流流过时,导体会发生运动,表明通电导体受到一个电磁力的作用。这个电磁力F的大小与通过导体的电流r的大小成正比,与导体在磁场中的有效长度usinα以及导体所处位置的磁感应强度B成正比,如图2-12所示。写成数学表达式即为:

F=BILsinα (N)

通电导体在磁场中受到的电磁力的方向,可用左手定则来判定,如图2-13所示。

伸开左手,让拇指与其余四指垂直并同在一个平面内,让磁力线穿过手心,四指指向电流方向,拇指所指的方向就是通电导体所受到的电磁力的方向。

F'磁场对通电直导体的作用.左手定则,磁场对通电线圈的作用 在均匀磁场中放置一个可以转动的通电矩形线圈汕cd,如图2-14所示。当线圈平面与磁力线平行时,@J和3c边不受磁场的作用力,但c3和cd边会受到磁场力(F1、F2)的作用。令c3=cd=L1,od=bc=L2,则F1=F2=BILI。用左手定则可判断出F1与F2方向相反。此时线圈受到的转动力矩为:

uf=F1L2=BJL1 L2=Brs

式中 B―均匀磁场的磁感应强度;

f一线圈中的电流;

S一线圈的有效面积。

uo=B/u  (A/m)

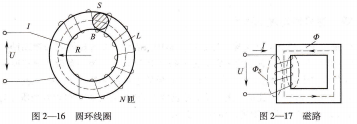

对于圆环中心周长为L的环形线圈,如图2-16所示,内部的磁感应强度B应为

ⅣJ=B=u

因此,磁场强度的表达式又可以写成:

LB-MM=u=uh=kl

磁场强度是一个矢量,在均匀介质中与磁感应强度的方向一致。

铁磁材料的性质、分类及用途,性质 铁磁材料具有以下共同的性质:能被磁体吸引;磁化后有剩磁,能形成

磁体;磁感应强度B有一个饱和值;具有磁滞损耗;磁导率比非铁磁物质大很多倍,并且不是一个常数。

分类 根据用途不同,铁磁材料可以分为二大类:

软磁材料 其特点是磁导率高,易磁化也易去磁,剩磁和矫顽力都小,磁滞损耗很小,如硅钢片、纯铁等。常用来制造电动机、变压器等电器的铁芯。

硬磁材料 其特点是不易磁化,也不易去磁,剩磁和矫顽力都很大,如钨钢、钴钢等。常用于各类永久磁铁、扬声器磁钢的制造。

矩磁材料 其特点是在很小的外磁作用下就能磁化,并且达到饱和,去掉外磁后,磁性仍能保持在饱和值,如矩磁铁氧体等。常用来制作记忆元件,用于计算机中的存储器。

磁路及磁路欧姆定律,磁路 磁力线所通过的闭合路径称磁路。在电机设备中,一般都采用铁磁材料按需要制成不同形状的铁芯,让磁通主要沿着设计好的路径通过。实际工作中,仍会有很少部分磁通经过空气或其他材料而闭合。我们把通过铁芯的磁通称为主磁通;铁芯外的磁通称为漏磁通,如图2-17所示磁路中的Φs。

圆环线圈磁路,磁路欧姆定律 如图2-17所示即为一无分支磁路。设线圈匝数为Ⅳ,通过电流为f,铁芯截面积为S,磁路平均长度为h,则其磁场强度为:

u=i
