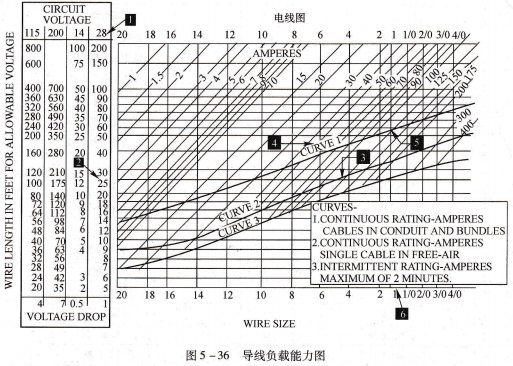

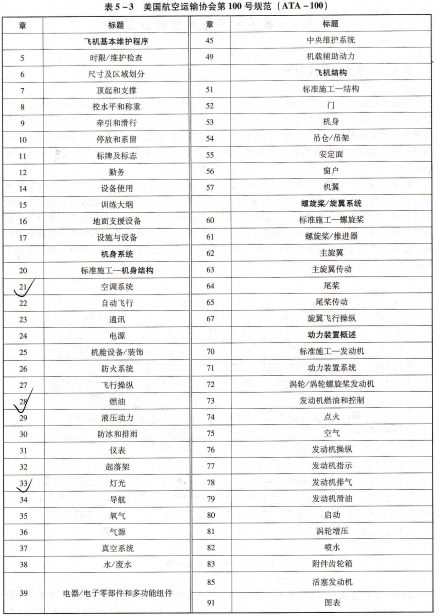

飞机手册中各种图表的使用,导线负载能力图,该图的横坐标是飞机标准导线规格(线号),纵坐标是导线在不同电压下允许的导线长度,水平线代表在允许的导线长度条件下可允许的导线电压损耗,不同导线所允许的电压损耗值位于主图表左侧的单独表格内,斜穿表格的一系列平行线代表导线的负载电流,用这个图表我们根据负载电流和允许的电压损耗值可以找到所需的导线规格(线号)。

在图中有三条从左下角斜向上方的粗曲线,分别表示在不同安装条件下导线的负载能力。

如果负载电流和电压的交点在曲线1的上部,则表明导线束或电缆通过这个连续电流时不会超载。如果负载电流和电压的交点在曲线1和曲线2之间,则表明导线在自由空气中能连续承载电流,但如果是在导线管里的导线束或电缆,则会产生过热超载而使导线或电缆损坏。

如果负载电流和电压的交点在曲线2和曲线3之间,则表明导线承载的电流必须限制在2min之内.

电线图导线负载能力图,如果某系统要求导线的工作电压是28Ⅴ,导线连续通过负载电流是125A,导线长度是25n。我们可在28V栏里找到代表25ft的水平线,并找到该水平线与代表125A的斜线的.
