PPN-1200V125K图纸序号,系列名称代号

A:表示707图纸+u1

B:表示747图纸+Tu+7u7

Y:表示飞行操纵部分,尺寸或类型

0:标准控制图(不用于飞行操纵系统)

1:书的形式

5:J尺寸图纸

6:D尺寸图纸,原始分配号

6:商用飞机

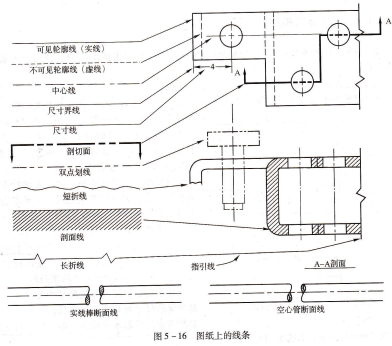

比例栏,比例确定图形尺寸与实际尺寸的比值,标在标题栏比例项中。常用的比例有:1:1、1:2、1:4、1:10、1:20;或1 in=1 ft等,图5-16所示。

如果需要详细清楚地表达一个很小的零件,可以采用2:1或4:1的比例,这时比例通常标注在图的下方。

如果一张图纸上有多个比例不同的图形,比例分别标注在相应图形的下方,此时标题栏的比例栏中标注“比例见注释”。如果一张图纸上基本是1:1比例,但有一些详图是按另一个比例绘制的,则在标题栏的比例栏中标注“比例1:1,除注释外”。

页码栏在这一栏中要填上该套图纸共有多少页,这张图是这套图纸的第几页。

签署栏在这一栏相应格内有绘图者、校对者、工程师、批准者等签名,并签上日期。

制造公差标准在“除另行规定外”一栏里,填写使用的制造公差标准,包括线性尺寸和角度的尺寸公差及表面粗糙度要求。尺寸单位说明如“DIMENSIONS ARE 1N INCHEs”表明图中尺寸是以英寸为单位的,公差的大小取定于各自的要求,如线性尺寸为,X则公差为±0.1,如尺寸是。XX则公差为±0.04,如尺寸是。XXX则公差为±0.010,角度公差为±0.5°等,表面粗糙度用MILSPEC-10公差等标准做出注释。特殊尺寸公差不在标题栏中给出,而是在图中标注。

材料单从标题栏开始由下往上至所需要的空间列出与每一个零件有关的信息,如数量、件号、说明、材料、尺寸及规范号等都填写在相应的空格内,如表5-1所示。
