NMX25625TW2.5据投射线对投影面P的倾角不同,平行投影法叉分为斜投影法和正投影法两种。

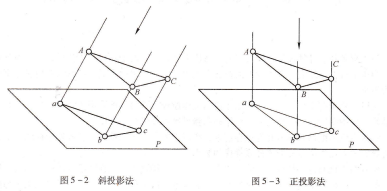

斜投影法:投射线与投影如图5-2和5-3所示。

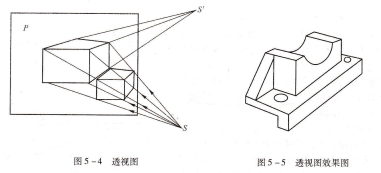

斜投影法,正投影法,投影图,透视图,用中心投影法将物体投射到单一投影面上得到的图形称为透视图,如图5-4所示。透视图与入的视觉习惯相符,能体现近大远小的效果,所以形象逼真,具有强烈的立体感,但作图比较麻烦,目度量性差,常用于绘制机械或建筑工程的效果图,如图5-5所示。



透视图,透视图效果图,轴测图,用平行投影法将物体连同确定其空间位置的直角坐标系投射到某单一投影面上得到的图形称为轴测图,如图5-6所示。物体上互相平行且长度相等的线段,在轴测图上仍互相平行,长度相等。轴测图虽然不符合近大远小的视觉习惯,但仍然具有很强的直观性,所以被广泛采用,如图5-7所示。

斜二测图,真实形状,特别是当形体正面有圆和圆弧时,画图简单方便,这是它的最大优点,如图5-9所示。



多面正投影图,由正投影法所得的图形称为正投影图,用正投影法将物体分别投射到相互垂直的几个投影面上,如y、W面,得到三个投影,然后将Ⅳ、W面旋转,使其与h面在一个平面内。

这种用一组投影表达物体形状的图,称为多面正投影图,如图5-10所示。



图5-10 多面正投影图,正投影图直观性不强,但能正确反映物体的形状和大小,而且作图方便,度量性好.所以在工程上得到广泛应用。

投影规律及基本视图,投影规律,如图5-11所示,三个互相垂直相交的投影面将至间分为八个部分,每部分为一个分角q依次为I~Ⅷ分角。将物体放在第一分角内(u面之上、y面之前、j面之左)而得到的多面正投影称为投影面.
