OPA1654AIDR当工程师和设计师设计一架飞机时,飞机在他们的脑海里只是一个构思,只有当飞机的设计构思呈现在图纸上,有关专业人员在上面增加专业技术要求后,所有这些构思才可能转变为飞机。

飞机工程图有多种形式,一些用于说明工作原理,而另一些则用于零件的加1、在航空维修工作中我们关心的是有关飞机结构和指导维修飞机的工作图,每张飞机图纸都有编号并有保存记录,图纸上的任何更改都将在更改栏中标注出来,用来指导有关人员生产需要的零件和部件的装配。

所有的飞机制造厂都有自己的工程图手册,详细描述了使用在图纸上的所有的线、符号和规范等。以前每个飞机制造厂都按照自己的标准绘制工程图“近年来^钱机制图逐步趋网标准化。

物体在光线照射下,会在地面或墙上产生影子,根据这种自然现象人们创造了投影的方法,即投影线通过物体向选定的投影面投影,并在该投影面上得到图形的方法。工程上常用的投影法分为两类:中心投影法和平行投影法。

中心投影法,如图5-1所示,设S为投射中心,SB、sC为投射线,平面P为投影面。延长S及、SB、sC与投影面P相交,交点a、b、c即为三角形顶点A、B、C在P面上的投影。由于投射线均从投射中心出发,所以这种投影法称为中心投影法。

常生、放映电影等均为中心投影的实例,平行投影法,中心投影法,假设投射中心移到无限远处时,所有投射线互相平行,这种投影法称为平行投影法。根投射线轴测图,轴测图效果图.

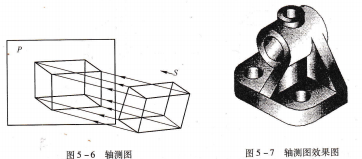

正等测图将物体放置成使它的三个坐标轴与轴测投影面具有相同的夹角(三个坐标轴的夹角都是120°),然后用正投影方法向轴测投影面投影,就可得到该物体的正等轴测投影图,简称正等测图,如图5-6和5-7所示。

如图5-8所示,正等测图的三个轴间角相等,都是120°;二个轴向变化率(轴测图上的投影长度与实物长度之比)也相等,都是卫遇红为作图方便,常取轴向变化率为1(即P=g=r=1),称为简化轴向变化率。采用简化轴向变化率画成的正等测图比实际投影的尺寸约大22%,但是并不影响立体感,作图却简便多了。

图5-8 正等轴测图,斜二测图,将物体放置成使它的一个坐标面平行于轴测投影面,然后用斜投影的方法向轴测投影面投影,用这种图示的方法画出来的轴测图称为斜二等轴测图,简称斜二测图。机械制图国标规定,斜二测的两根坐标轴o1x1与01z1互相垂直,轴向变化率为P=r=1,第三个坐标轴01 yl与01z1轴成135°的轴间角,轴向变化率g=0.5,如图5-9所示。

在图5-9中,轴的轴向变化率和轴间角的大小无关。图的正面形状能反映形体的正面.
