STW9C2N直径的粗螺纹螺栓。这种螺栓的长度在图表中标明。

紧公差螺栓(Closed-tolerance bolts),AM73~AN186和NAS80~NAS86系列螺栓是加工确的紧公差螺栓。经研磨后,螺栓可达到十0.000 in,-0.0005 in的配合公差。这比AN3~AN20螺栓的配合公差小很多。AN系列螺栓的头部是六角形的(见图3-4),NAS系列螺栓是载荷作用的连接部位,或结构连接 图3-4 AN173~AN186紧公差螺栓中,铆钉连接和螺栓连接同时使用的部位必须这种紧公差螺栓。因为配合公差太小,可能再镀镉保护层。为了进行防腐保护,在安装,通常要在螺杆滑剂。

紧公差螺栓的编号方法和AN系列的螺栓一样。比如,AN175-26A表示直径为5/16 in,长度为2方in,螺杆没有钻孔的紧公差螺栓。

内六角螺栓(Internal wrenching bolts)MS20004~lIS20024NAS-495这种螺栓是用高强度合金钢制成,在螺栓头顶部开有六角形凹槽(见图3-5),可以放人内扳手安装或拆卸螺栓。

直径夹紧段长度角,图3-5 Ms20004~Ms200M高强度内六角螺栓,这种螺栓强度很如使用这种高强度螺栓应注意以下几点ru,由于螺栓材料的强度很高,所以的相接部位采用了较大的圆弧角过渡,避免尖角连接,以提高螺栓的疲劳寿命(见图3-6),图3-6 内六角螺栓.

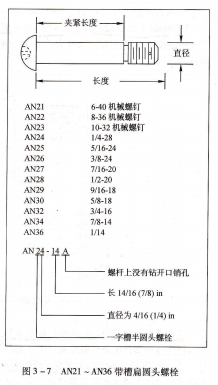

带槽扁圆头螺栓(Clevis bolts),AN21~AN36系列的螺栓是带槽扁圆头螺栓(见图3-7)。这种螺栓的螺栓头是半圆形的,螺栓头顶部带有一个一字形凹槽,以便用螺丝刀进行安装和拆卸。

承受剪切作用的部位,比如,操纵钢索与操纵摇臂之间相连就使用这种螺栓。在这个部位不但螺栓只承受剪力作用,而且螺栓与孔的配合要保持一定的松紧程度,以便在操纵面运动时,钢索可以绕转轴自由地转动。正因为这种特定的使用情况,这种螺栓的螺杆上只有靠近尾端比较短的一部分上刻有螺纹,光杆与螺纹杆之间有一圈凹槽。这样可以使螺栓有较长的夹紧长度,增加螺栓的剪切强度,以弥补螺栓与孔配合较松而带来的剪切强度的损失。

螺栓的比较严格一些,所以不但它的直径是以1/16 in为间如果在钢结构件上使用这种螺栓,与螺栓头接触的一面,结构上的螺栓孔周围必须加工出倒角或用特殊垫圈,以便与螺栓头下面的过渡圆弧相吻合。

如果在铝合金结构上使用这种螺栓,在螺栓头和螺帽下面,必须与螺栓头下面的过渡圆弧相吻合并加大螺栓头和铝合金件之间的接触面积,提高铝合金件表面的承压能力。

内六角螺栓必须与专用的高强度螺帽搭配使用,并且只能用内六角螺栓来替换。不能用AN系列结构螺栓代替内六角螺栓,因为它们的强度达不到要求。

夹紧长度螺杆上没有钴开口销孔,长14/16(7/8)1n,直径为4/16(1/4)in一字槽半圆头螺栓(1方)in,螺杆上钻孔的带槽扁圆头螺栓。这种螺栓要求与剪切螺用所以,AN21~AN36带槽扁圆头螺栓,栓的螺杆上都是钻孔的。
