c-234尺寸和螺纹直径/in,孔钻头(钻头号码),螺纹钻头(钻头号码)示螺栓的直径为5/16 in,长度为21/Zl in。

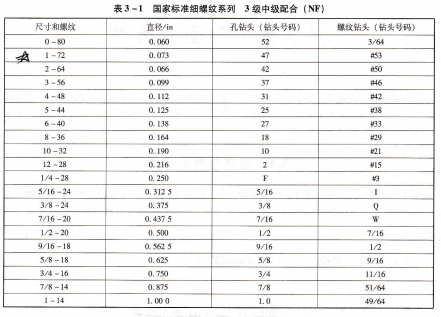

表3-1 国家标准细螺纹系列 3级中级配合(NF),表3-1列出了按照国家细螺纹标准,中级配合紧固件的直径,每英寸的螺纹数以及钻孔所需要的钻头和螺纹钻头的尺寸。比如,5号细螺纹紧固件每英寸有44条螺纹,直径为1/8 in,钻孔用25号钻头,钻螺纹孔用38号钻头。

直径等于或小于的带有螺纹的紧固于螺钉系列。表3-1申的0~12号表示的是螺钉。螺栓中只有AN3的直径小于1/4 in。

带螺纹紧固件的类型和应用,在飞机结构中使用的带螺纹的紧固件有螺栓、螺钉、螺帽和垫圈等。螺栓依靠螺栓杆与螺栓孔孔壁之间的紧密配合及螺栓头、螺帽底面与连接件表面之间的挤压来传递剪切和拉伸载荷。螺栓可以采用强度较高的材料来制造,直径也可以做的比较大。所以,在飞机结构上,较大集中载荷一般选用螺栓作为紧固件。比如各段机翼之问的对接连接,发动机支撑构架与机体接头的连接,起机体接头的连接等。根据传递载荷形式不同,螺栓又可分为以受拉为主的螺栓和以受剪为主的螺栓,这两种螺栓无论从选材、结构型式和安装要求上都有所不同。

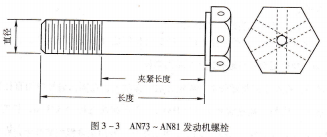

标准航空螺栓,通用螺栓,AN3~AM⒐系列螺栓是在飞机结构上使用较多的通用螺栓(见图3-2)。螺栓头为六螺栓头部的符号表示制作螺栓所用的材料,夹紧长度长度AN73~AN81发动机螺栓,这种螺栓的直径用螺栓编号的第二位数字表示,长度用短横后面的数字表示。短横若被字母“A”代替,表示螺栓的螺纹为粗螺纹,否则就为比如,AN75-7表示直径为5/16 in,长度为7/8 in,发动AN75A7则表示同样直径和长度的粗螺纹头部钻孔发动机螺栓。

在MS标准中力1系螺栓MS20073和MS20074来代替。

AN73 而MS20074螺栓的直径用短横后面的数字表示。比如,MS20073-05表示为5/16 in的钻孔发动机螺栓,MS20074~05则表示同样右侧.
