SBP1620T水银湿式舌簧继电器不仅在一定程度上继承了干式舌簧继电器的可靠性高、动作快、寿命长等优点,而且比干簧继电器切换容量大(最大可达5A左右),无触点抖动,具有极低的噪声电平和更长的寿命(可达109~100次)。水银湿式舌簧继电器之所以具有这些优点,主要是洁净的水银膜对触点的保护作用,触点表面的水银膜使动舌簧片撞击后产生回跳时电接触不致断开,消除了触点抖动所造成的短弧现象。水银膜保护触点不产生电磨损和机械磨损,免除了触点的污染、烧伤和熔焊。管内充以高压氢气使得在较小的触点间隙和触点尺寸下能切换较高电压。同时能防止水银氧化及蒸发而影响继电器性能。由于湿式舌簧继电器具有这些特点,所以它在精密仪器、计算装置、数字测量装置、模数转换装置等方面得到广泛的应用。

湿式舌簧继电器的缺点是需要直立安装,其倾斜极限一般不得超过30°,不能承受较高的冲击和振动,结构较复杂,工艺要求较高,最低工作温度不得低于水银的凝固点(-38.9C)。这些缺点使它的应用范围受到一定限制。

目前,任意安装位置的水银湿式舌簧继电器已经研制出来,并正在大力发展。

铁氧体剩磁式舌簧继电器,铁氧体剩磁式舌簧继电器简称铁簧继电器,它是由小型舌簧管、钴锌铁氧体及套在铁氧体上的线圈及两端的支持构件组成。其结构原理如图3-53所示(图中未画出套在铁氧体上的线圈)。图中两端的支持构件由磁性塑料制,并联铁簧继电器结构原理图成,它除了起支持件的作用外,还完成闭合磁,1~活簧管,2一铁氧体;3一支持构件路以及两个舌簧管间起隔离的作用。钴锌铁氧体具有矩形的磁滞回线,能获得较强的剩磁。

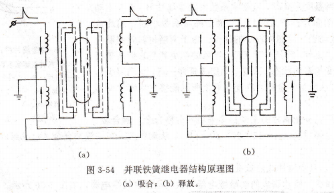

并联铁簧继电器的工作原理如图3-54所示,其工作原理如下:如加至线圈的激励电流脉冲的大小足以使铁氧体磁化至饱和以及当电流脉冲消失后,铁氧体中的剩磁磁感应强度,足并联铁簧继电器结构原理图(a)吸合;(b)释放。

图3-56中的热敏继电器的活动触点安装在双金属片上,双金属片的从动层在上面,主动层在下面,构成一对常闭触点式继电器。当双金属片温度高于常温一定值时,双金属片的自由端向上弯曲,使触点断开电路(如图3-56中虚线所示)。当温度降低时,触点又自动闭合。双金属片热敏继电器可用来做加温元件的控制器或用来感觉某一高温信号的感受器。

双金属片热敏继电器感受温度有一定范围,准确性较差,而且有接触,容易产生接触不良的故障,工作可靠性差。

热敏电阻混合式温度继电器,利用热敏电阻的阻值随温度变化而发生改变的特点,构成混合式温度继电器的原理电路如图3-57所示。

热敏继电器,热敏电阻混合式温度继电器,该温度继电器用热敏电阻Rt作为温度与电量之间的变换元件,用稳压管Vl及由晶体管V2和V3和相关的电阻构成的射极耦合电路作为继电器的比较元件,用电磁继电器作为执行元件。热敏电阻Rt为一负电阻温度系数元件,当温度升高时其阻值变小,温度降低时其阻值变大。电路的工作原理如下:由电阻氏、电位器R2和热敏电阻Rt组成分压器,其分压比随Rt阻值的变化而变化。当外界温度较低时,Rt阻值大,它与R2两端的电压高。当这个电压大于稳压管V1的击穿电压与射极耦合晶体管电路的翻转电压之和时,稳压管击穿导通,晶体管V2立即从截止进入饱和,使晶体管V3截止,电磁继电器的线圈无电流流通而释放,常开触点K断开。当外界温度升高时,稳压管V1阻断(因Rt阻值减小而使Rt和R2的分压值减小),晶体管V2截止而V3导通,继电器线圈通电而吸合,常开触点K闭合。调节电位器R2的大小,就可改变分压比,由此来改变感受温度的高低。
