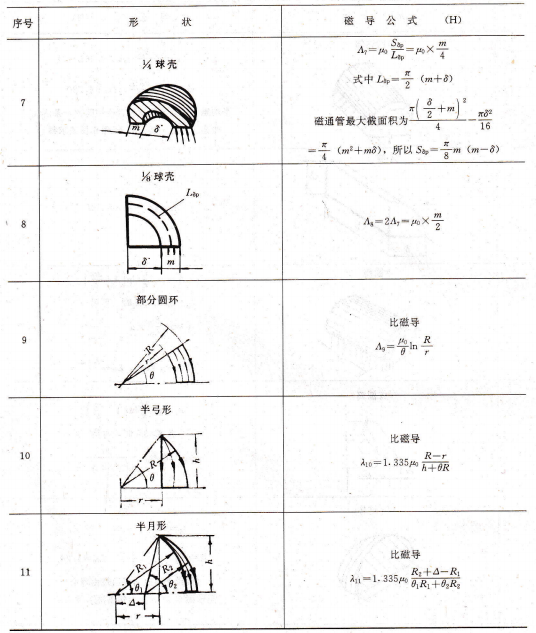

QS3L384QX表1-2列出了常用磁通管的图形及其磁导公式,它们大体上概括了绝大部分的散磁场。因为,所有散磁场不外乎是一个磁极的棱角(点)、棱边(线)及侧面(面)相对于另一个磁极的平面(如图1-12)之间,或者是相同形状磁极之间相互对应的点、线及侧面之间的磁场。

在应用这些公式时,不仅要注意磁通管应有的形状,尤其还应注意磁通管中磁力线的走向或其磁力线的平均路径,因为形状完全相同的磁通管,如果磁力线的路径不同,如图1-13所示,则它们的磁导值是完全不同的。边缘散磁场的扩散宽度272值的大小一般可按,磁%球壳无δp部分圆环,半弓形半月形比磁导后得到磁通管2是半圆的旋转体,3则是半圆环的旋径不同的磁通管转体。

计算它们的磁导时只要将半圆和半圆环的重心绕轴旋转一周的长度作为L代入表1-2中的对应公式即可。表1-3列举了常见图形的重心位置。

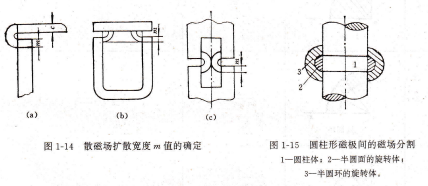

力线走“最短路径”的原则来确定,如图1-14(b),或者按磁极的几何特征尺寸来确定,如图1-14(a)和(c)。对那些具有自由空间的散磁场通常可取叨=(1~2)a。对于圆柱形磁极,用分割法计算气隙磁导时,磁通管都是旋转体。例如图1-15中两圆柱形磁极,分割(a)散磁场扩散宽度叨值的确定,圆柱形磁极问的磁场分割1一圆柱体;2一半圆面的旋转体;3一半圆环的旋转体。

经验公式(曲线)法计算气隙磁导,经验公式或经验曲线是在对不同形式和不同尺寸的磁极进行试验的基础上归纳总结而得的。因此,在一定的条件下,经验公式的准确度是比较高的,计算也比较方便。表1-4列举几种常见的磁极的磁导经验公式,更多的经验公式或经验曲线往往会在有关资料中给出。气隙磁导的计算方法还有图解法、磁场数值的数值计算法等,这里不再一一列举。
