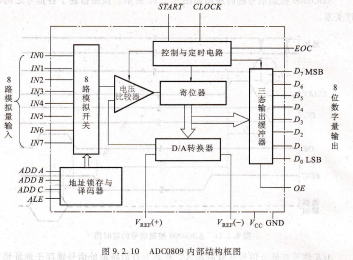

HDC1080DMBR图9.2.10 ADC0809内部结构框图
图9.2.10中各引脚作用如下:
fⅣ0~flV7:8路模拟信号输入端。
D7~DO:8位数字信号输出端。
CLOCK;时钟信号输人端。
ADD4、ADDB、ADDC:地址码输人端,不同的地址码选择不同通道的模拟量输人。
ALE:地址码锁存输入端,当输入地址码稳定后,ALE的上升沿将地址信号锁存于地址锁存器内c.
vEF(+)、
vbⅢ(-):分别为参考电压的正、负输入端。一般情况下vbⅢ(+)接vbc,vnEF.
smRr:启动信号输入端。该信号的上升沿到来时片内寄存器被复位,在其下降沿开始A/D转换。
EOC:转换结束信号输出端。当A/D转换结束时EaC变为高电平,并将转换结果送入三态输出缓冲器,EOC可以作为向CPU发出的中断请求信号。
0E:输出允许控制输入端。当0E=1时,三态输出缓冲器的数据送到数据总线。
在使用时应注意以下几点:
转换时序三态输出缓冲器,A/D辖换器,控制与定时电路寄位器,D/A转换器地址锁存与译码器8路模拟开关.
退钉工按线块孔平面结构,插钉的拆除,M39029/11-145高密度连接钉用于,BACM15C类型中的X型、Y型和Z型高密度连接接线块,如图6-600所示。
接线块的安装,接线块安装所需的组件,如图6-601所示;接线块在导轨上的安装方法和安装位置,如图6-602和图6-603所示。
塞块接线块相关组件,接线块在导轨上的安装,送人插钉挡块导轨,插钉的安装,M39029/11-1过5插钉,标准线路施工送钉E具,棕色色带绿色色带导轨上心.
