AR9390-AL1A测量结果另一方面,由于在转换过程中,前后两次积分所采用的是同一积分器,因此,在两次积分期间(一般在几十至数百毫秒之间),R、C和脉冲源等元器件参数的变化对转换精度的影响均可以忽略。

A/D转换器的主要技术指标,A/D转换器的主要技术指标有转换精度、转换速度等。选择A/D转换器时除考虑这两项技术指标外,还应注意满足其输入电压的范围、输出数字的编码、工作温度范围和电压稳定度等方面的要求。

分辨率A/D转换器的分辨率用输出二进制(或十进制)数的位数表示。它说明A/D转换器对输入信号的分辨能力c从理论上讲,乃位输出的A/D转换器能区分2n个输入模拟电压信号的不同等级,能区分输入电压的最小值为满量程输人的童。在最大输入电压一定时,输出位数愈多,量化单位愈小,分辨率愈高。例如A/D转换器输出为8位二进制数,输入信号最大值为5Ⅴ,那么这个转换器应能区分出输入信号的最小电压为19,53 mV。

转换时间转换时间是指人/D转换器从转换控制信号到来开始,到输出端得到稳定的数字信号所经过的时间。A/D转换器的转换时间与转换电路的类型有关。不同类型的转换器转换速度相差甚远。其中并行比较A/D转换器的转换速度最高,逐次比较型A/D转换器次之,间接A/D转换器的速度最慢。在实际应用中应从系统数据总的位数、精度要求、输人模拟信号的范围及输人信号极性等方面综合考虑A/D转换器的选用。

集成A/D转换器及其应用,在单片集成A/D转换器中,逐次比较型使用较多,下面以ADC0809为例介绍集成A/D转换器及其应用。ADC0809是AD公司采用CMOs工艺生产的一种8位逐次比较型A/D转换器,其内部结构框图如图9,2.10所示。

ADC0809的转换时间为100us,输人电压范围为0~5Ⅴ,片内有8通道模拟开关,可接入8个模拟量输人。由于芯片内有输出数据锁存器,输出的数字量可直接与连接在计算机CPU①数据总线相接,而无需附加接口电路。

CPU系Celltral Processing Unit的缩写,数模与模数转换器.

步骤11:在标准线路施工手册20-61-11目录中找到7,A Wirc Prcparation导线准各施工程序目录,如图6-509所示,找到导线准各施工程序.

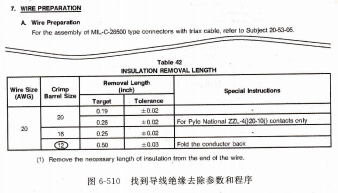

步骤12:在标准线路施工手册20-61-11的7.A中,在表格42里根据导线的规格和插钉的压接筒尺寸找到导线绝缘去除参数和程序,如图6-510所示,找到导线绝缘去除参数和程序.

步骤13:在标准线路施工手册20-61-11目录中找到8.A Sclection of a Crimp Tool,压接工具的选择和8.B Contact Assembly接触件的装配施工程序目录,如图6-511所示,找到插钉装配目录.

步骤14:在标准线路施手册20-61-11的8.A和8.B中,在表格49里根据导线的规格和插钉的尺寸找到压接工具和压接施工程序,如图6-512所示。

步骤15:在标准线路施工手册20-61-11目录中找到11,A Contact Insertion接触件的插人施工程序目录,如图6-513所示。

步骤16:在标准线路施工手册20-61-11中的11.A中,在表格85里根据插钉的尺寸找到送钉工具和送钉施工程序,如图6-514所示。
