SI1012R-T1-GE3电路的工作脉冲波形的变换与产生
发布时间:2020/1/24 23:12:39 访问次数:1077
SI1012R-T1-GE3定义u+与u~之差为回差电压,记作Δ%。由式(8.2.3)和式(8.2.4)可求得
ΔyT=TT+yT~≈2yTH=yDD(⒏2.5)
式(8.2.5)表明,电路的回差电压与对成正比,改变Ri、R2的比值即可调节回差电压的大小。
工作波形及电压传输特性,根据以上分析,可画出电路的工作波形及电压传输特性分别如图8.2.3(a)、(b)、(c)所示。从图8.2.3(a)可知,以v。端作为电路的输出,电路为同相输出施密特触发器;如果以‰作为输出端,则电路为反相输出施密特触发器,它们的电压传输特性曲线分别如图8.2.3(b)、(c)所示。
图8.2,3电路的工作脉冲波形的变换与产生u1≈uH将/DD=27m代人上式可得Ro=R.
接触部分巾间卷曲区域观察孔,插钉/插孔压接日视检查,导线绝缘插钉/插孔压接剖面视图,如果需要更详细地对压接完成后的导线终端进行可靠性测试,请使用原制造厂商(OME)的电子拉力测试系统MPT-250B测试导线终端的拉力测试数值。
插钉/插孔lg退送与检查,连接器的插钉/插孔位置标识,民用航空器上安装的连接器按照形状分为圆形插头/插座和方形插头/插座。圆形插头/插座内部插钉/插孔的标识方法有两种:一种是数字位置标识,如图6-48a)和图6-485(a)所示,属于连续标识,在每个10的倍数位置标有(X0),以便于查找;另一种是字母位置标识,如图6-484(b)和图6-485(b)所示,属于断续标识,不包括磨损后容易与其他标识相混淆的字符,如I、0等。

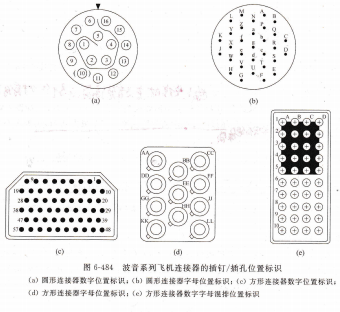

方形插头/插座内部插钉/插孔的标识方法有三种:第一种是数字位置标识,如图6-484(c)和图6-485(c)所示;第二种是字母位置标识,如图6-484(d)和图6-485(d)所示;第三种是数波音系列飞机连接器的插钉/插孔位置标识,(a)圆形连接器数字位置标识;(b)圆形连接器字母位置标识;(c)方形连接器数字位置标识;(d)方形连接器字母位置标识;(e)方形连接器数字字母混排位置标识.
