74ACT11244DW利用指针式万用表R X 10k挡可以大致判断发光二极管的好坏。正常时,二极管正向电阻阻值为几十至200kΩ,反向电阻的阻值为∝。如果正向电阻值为0或为…,反向电阻值很小或为0.则说明LED已损坏。

LED数码管的检测,用数字万用表二极管挡检测。将数字万用表置于二极管挡,此时红黑表笔之问的开路电压为2,8V。可以测量LED数码管各笔段之间的二极管是否导通,所对应引脚的笔段是否点亮,可以识别数码管极性,是共阴极或共阳极,还可以判断各引脚所对应的笔段是否损坏。

判断LED数码管的好坏 这种方法主要是针对已知LED数码管引脚排列.即数码管极性和管脚。测试时将数字万用表置于二极管挡,把黑表笔与数码管的公共极相接,然后用红表笔依次去触碰LED数码管的其他引脚,触到LED数码管中的任意引脚,对应LED数码管笔段就应发光。若触到LED数码管某个引脚时,所对应的LED数码管笔段不发光,则说明LED数码管中的这一笔段已经损坏。测试示意图如图6-12所示。

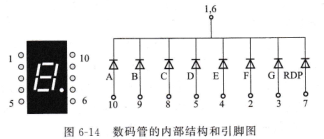

直接绘出LED数码管的内部结构和引脚图。数码管的内部结构和引脚图如图6-14所示。

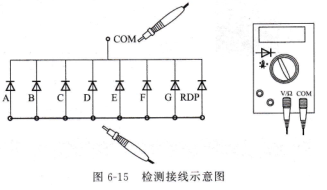

数码管的内部结构和引脚图,前两步已将LED数码管的结构类型和引脚图测出。接下来检测LED数码管中所有笔段发光性能是否正常。将数字万用表挡位置于二极管挡,将数字万用表黑表笔接到数码管固定的公共极阴极上(1或6脚),然后用裸铜线将LED数码管的各笔段引脚全部连接在一起。用数字万用表红表笔接触裸铜线的一端,此时LED数码管全亮,即所有笔段均应发光,显示出“8”字。检测接线示意图如图6-15所示。

检测接线示意图,若被测数码管为共阳极类型,检测时只有将红、黑表笔对调才能测出上述结果(检查共阳极LED数码管时应改变电源电压的极性)。特别是在判别结构类型时,操作时要灵活掌握,反复试验,直到找出公共关系.
