89110-0001发光二极管,LED数码管分类,LED数码管有一般亮或超亮等不同之分,也有0.5in、lin(1in=25.4mm)等不同的尺寸。小尺寸数码管的显示笔画常用一个LED组成,而大尺寸的数码管由两个或多个LED组成。

内部结构:共阴型和共阳型。外形尺寸:“0.5”和“0.8”。显示颜色:红色和绿色。亮度强弱:超亮、高亮和普亮。

驱动方式数码管要正常显示,就要用驱动电路来驱动数码管的各个笔饫,从而显示数字或文字,根据数码管的驱动方式的不同,可分为静态式、动态式两类。

静态显示驱动 静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/o端口进行驱动,或者使用如BCD码二一十进制译码器译码进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/0端口多,实际应用时必须增加译码驱动器进行驱动,增加了硬件电路设计的复杂性。

动态显示驱动 数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一。动态驱动是将所有数码管的8个显示笔段“a、b、c、d、e、f、g、DP”的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的应字段就不亮 。共阴数码管是指将所有 LED的 阴极接到一起形成的．

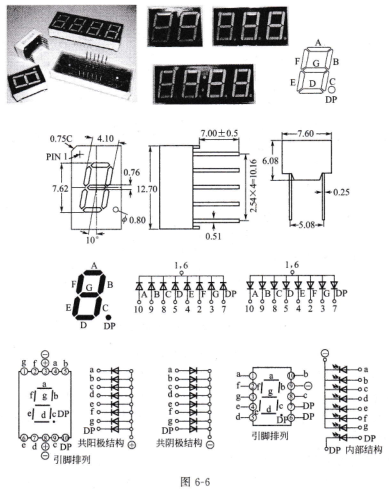

公共阴极(COM)的数码管 。共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段LED的阳极为高电平时 ,相应字段就点亮．当某一字段的阳极为低电平时,相应字段就不亮。LED数码管的外形与结构如图6-6所示。
