FRC9429A继电器阻值与继电器的数据
发布时间:2020/1/20 17:55:20 访问次数:769
FRC9429A开关、接插件、继电器,用万用表检测,检测接插件的方法 将指针式万用表(MF47D型)置于R×1挡,用万用表的红黑表笔分别接触接插件的同一根导线的两端,指针式万用表表针应在“0”的位置,此时测得的阻值应为零。

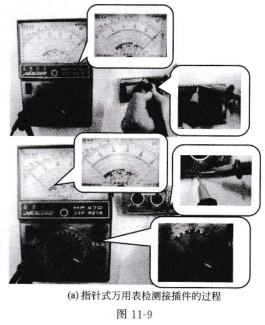

再将指针式万用表置于R×10k挡,用指针式万用表的红黑表笔分别接接插件的任意两个端,测量两个端之间的绝缘情况。指针式万用表表针应在“∞”的位置。检测接插件的过程如图11-9所示。
指针式万用表检测接插件的过程,检测开关的方法 将指针式万用表置于R×1挡,用指针式万用表的红黑表笔分别接触开关的两个引出端。当将开关闭合时,指针式万用表表针应在“0”的位置,测得的阻值应为零。当开关断开时,指针式万用表表针应在“∞”的位置,测得的阻值应为无穷大。之后将万用表置于R×10k挡,指针式万用表的红黑表笔分别接开关的两个引出端,此时测量开关两个引出端之间的绝缘情况。在检测过程中,指针式万用表的指针都应在“∞”的位置。检测开关的过程如图所示。
继电器的检测,检测继电器线圈 将指针式万用表置于R×100或R×1k挡,用指针式万用表的红黑表笔(不分正、负极)接触继电器线圈的两个引脚,指针式万用表指针位置所读取的读数与继电器的线圈阻值基本相符,继电器的线圈阻值大小可以查阅继电器的数据手册。如果发现所测继电器阻值与继电器的数据手册对比,明显偏小,说明继电器线圈内有局部短路;如发现所测继电器阻值为零,说明继电器线圈内部全部短路;如发现所测继电器阻值为无穷大,说明继电器线圈已存在开路或断路现象。测试过程如图所示。
检测继电器触点 指针式万用表置于R×100或R×1k挡,检测继电器触点的通断情况。不工作时(没有接通工作电压),常干触点是不通的,常闭触点是接通的。测试过程如图所示。
如果发现开关某两个引出端之间的电阻不是无穷大,则说明开关两个引出端之间有漏电性故障。
