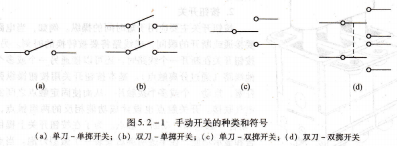

图5.2-1 手动开关的种类和符号,(a)单刀一单掷开关;(b)双刀-单掷开关;(c)单刀-双掷开关;(d)双刀一双掷开关.

除了上述对开关的命名方法之外,还可以用扳钮的位置来命名。例如,用弹簧将接触片锁定在一个位置接通电路,这种开关称为单位开关G如果开关可以被设置在两个位置,比如,一个位置是断开电路而另一个位置是接通电路,这种开关称为双位开关。而开关可以被设置在三个位置,如中心位置是“断开”位而其他两个位置都是“接通”位,这种开关称为选择开关:

下面我们将介绍飞机上常用的几种典型的机械式开关。

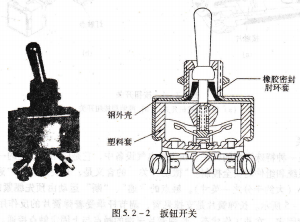

扳钮开关,转换开关,它在电路中可以完成一般开关功能,应用相当广泛。典型的扳钮开关如图5.2-2所示。

橡胶密封肘环套钢,外壳塑料套扳钮开关,在一些实际应用中、扳钮开关可以控制几条独立的电路。就是在某些飞机上,弹簧片调节杆,固定触点(常闭点)固定触点(常开点),公共端弹簧片密封,外壳滚轮导轨,锁环锁紧垫片,带耳制动垫片,外壳杆作动器套管,锁线孔套管,键槽钢帽电缆.

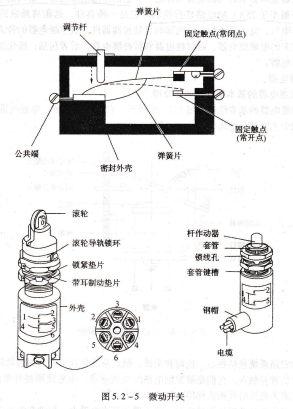

微动开关作动微动开关的方法主要取决于为系统提供作动信号的方式。一般可以通过杠杆、滚轮或凸轮来完成.开关的转换既可以由人工控制,也可以由电气控制。微动开关的工作周期由调节杆的运动决定,这就使触点的动作具有了一定数量的预行程,也就是说,在开关断开之前,微动开关可以自由地运动钅即允许一定量的超行程运动。开关的触点如图5.2-5所示,其触点在充有惰性气体氦的密封容器中工作。

另外,飞机上使用的还有水银开关、压力开关、热敏开关和近控开关等,此处不再详述。

航空继电器,继电器的拉丁文原意是“驿站”、即传递信息的中继场所。继电器一问世就与电信联系在一起,1878年西电公司莒先在电话上使用了继电器。现在继电器已广泛应用于各个领域。
