PM3308-220M-RC衔铁的位移由差动变压器转换为输出电压的变化

发布时间:2020/1/15 23:28:43 访问次数:805

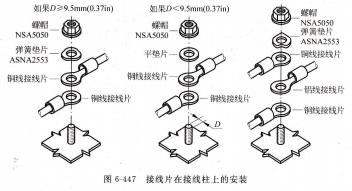

PM3308-220M-RC如果D≥9.5mm(0.37in),如果D<9.5mm(0.37in),铜线接线片,螺帽NS5050,平垫片铜线接线片,销线接线片,铜线接线片,接线片在接线柱上的安装.

力矩值的检查,使用力矩扳手测量力矩值,确保螺帽露出螺栓一圈半螺纹。接线片平面应当与接线柱装配平面平行。除了线路跳开关以外,当所有电接触螺栓与导线接线片接触面积等于或大于5mm2(例如:AWG 10、AWG8和AWG6号导线)的,必须使用红色标记胶进行标记,如图6-448所示。



红色辨认标记(材料N007-020),扭力值检查后的标记,ABS1143接线柱安装举例.

ABS1143接线柱使用环境温度是-55℃(-67°F)~210℃(410°F),如图6-449和图6-449所示。



ABSl143R02A分流器类型代码;A、B或C,螺栓编码:02或05,类型代码:A=有螺帽分流器和没有柱状螺栓和护盖,R=有螺帽、弹簧垫片、分流器和没有标准件号  柱状螺栓和护盖,ABS1143接线柱件号介绍.

在接线柱上安装接线片时,每个接线片的接触面应当与其他接线片保持平行,不能出现变形或在接线柱相邻位置出现相碰现象,确保装配安全可靠,如图6-451所示。

螺口NS5050,弹簧垫片ASNA2553,螺帽NSA5050,AsNA2553部分组成。其不同处仅在于差动变压器上下两只铁心均有一个初级线圈″1(又称激磁线圈)和一个次级线圈u2(也称输出线圈)。衔铁置于两铁心的中间。上下两只初级线圈串联后接交流激磁电压rsr,两只次级线圈则按电势反相串接。当衔铁处于中间时,al=a2,线圈1中产生交变磁通Φ1和Φ2,在线圈2中产生交流感应电压。由于两边气隙相等,磁阻相等,磁通相等,所以就存在Φl=Φ2的关系,次级线圈中感应电势u21=u22,结果,输出电压uc=0。当衔铁偏离中间位置时,两边气隙就不相等a1≠a2,这样,两线圈线圈2之间互感M发生变化,次级线圈中感应电势不相E形弄勐否卡器等。

u21≠u22,便有电压t rsc输出,uc大小和相位取决于衔铁移动量的大小和方向,这就是差动变压器的工作原理。差动变压器的结构形式很多,见图6-447所示的示意图,各种差动变压器的结构示意图,沉筒式液位计,图所示的是带差动变压器的沉筒式液位计。



沉筒1由固定段和浮力段两部分组成,为适应不同的介质和量程,可调换浮力段来实现。由于液位的变化而使沉筒所受浮力变化,通过测量弹簧2线性地转换为衔铁的位移。衔铁的位移由差动变压器转换为输出电压的变化。输出电压的大小就反映了液位的变化。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/

PM3308-220M-RC如果D≥9.5mm(0.37in),如果D<9.5mm(0.37in),铜线接线片,螺帽NS5050,平垫片铜线接线片,销线接线片,铜线接线片,接线片在接线柱上的安装.

力矩值的检查,使用力矩扳手测量力矩值,确保螺帽露出螺栓一圈半螺纹。接线片平面应当与接线柱装配平面平行。除了线路跳开关以外,当所有电接触螺栓与导线接线片接触面积等于或大于5mm2(例如:AWG 10、AWG8和AWG6号导线)的,必须使用红色标记胶进行标记,如图6-448所示。



红色辨认标记(材料N007-020),扭力值检查后的标记,ABS1143接线柱安装举例.

ABS1143接线柱使用环境温度是-55℃(-67°F)~210℃(410°F),如图6-449和图6-449所示。



ABSl143R02A分流器类型代码;A、B或C,螺栓编码:02或05,类型代码:A=有螺帽分流器和没有柱状螺栓和护盖,R=有螺帽、弹簧垫片、分流器和没有标准件号  柱状螺栓和护盖,ABS1143接线柱件号介绍.

在接线柱上安装接线片时,每个接线片的接触面应当与其他接线片保持平行,不能出现变形或在接线柱相邻位置出现相碰现象,确保装配安全可靠,如图6-451所示。

螺口NS5050,弹簧垫片ASNA2553,螺帽NSA5050,AsNA2553部分组成。其不同处仅在于差动变压器上下两只铁心均有一个初级线圈″1(又称激磁线圈)和一个次级线圈u2(也称输出线圈)。衔铁置于两铁心的中间。上下两只初级线圈串联后接交流激磁电压rsr,两只次级线圈则按电势反相串接。当衔铁处于中间时,al=a2,线圈1中产生交变磁通Φ1和Φ2,在线圈2中产生交流感应电压。由于两边气隙相等,磁阻相等,磁通相等,所以就存在Φl=Φ2的关系,次级线圈中感应电势u21=u22,结果,输出电压uc=0。当衔铁偏离中间位置时,两边气隙就不相等a1≠a2,这样,两线圈线圈2之间互感M发生变化,次级线圈中感应电势不相E形弄勐否卡器等。

u21≠u22,便有电压t rsc输出,uc大小和相位取决于衔铁移动量的大小和方向,这就是差动变压器的工作原理。差动变压器的结构形式很多,见图6-447所示的示意图,各种差动变压器的结构示意图,沉筒式液位计,图所示的是带差动变压器的沉筒式液位计。



沉筒1由固定段和浮力段两部分组成,为适应不同的介质和量程,可调换浮力段来实现。由于液位的变化而使沉筒所受浮力变化,通过测量弹簧2线性地转换为衔铁的位移。衔铁的位移由差动变压器转换为输出电压的变化。输出电压的大小就反映了液位的变化。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
