SDR0603-150ML铜线接线片,铝线接线片,一个铝导线接线片与三个铜导线接线片在接地桩上安装,增加隔离片lO~0000规格接线片,两个连接螺帽规格接线片,隔离片NSA937905F,接线片的弯曲角度.

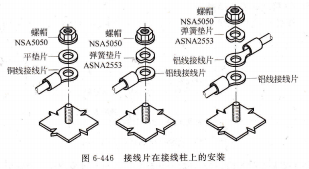

接线片、垫片和螺帽的安装,如果接线柱上有铝导线接线片单独或与其他铜接线片安装时,必须使用ASNA2553弹簧垫片;螺栓直径≥9.5mm(0.37in)的铜导线接线片在安装时,也必须使用ASNA2553弹簧垫片,如图6-446所示。

螺冒NSA5050弹簧垫片AsNA2553,NSA5050垫片铜线接线片,螺帽NS5050,弹簧垫片AsNA2553,铝线接线片,接线片在接线柱上的安装.

由图6-444可见,油箱中的油多时,九大,电容Cx大;反之油量减少时,Cx减小。因此,电容器的电容量与油箱中的油量相对应。而电容量的改变是依靠极板间油体介质和空气介质的高度变化来实现的。

Ff器减速,0-5电机放大器,电容式油量表原理图

图9-56中的右半部分为电容式油量表的自动平衡电桥线路,它由变压器式桥路、放大器、两相电机、指针等部件组成。电容式传感器的电容Cx接入电桥一个臂,CO为固定的标准电容器,R为调整电桥平衡的电位器,其电刷与指针同轴连接,并经减速器由两相电机来带动。当油箱中无油时,电容式传感器有一起始电容cx=Cx。,如使CO=Cx0,且电刷位于零点,R=0,指针指在零位上,此时电桥无输出,两相电机不转,系统处于平衡状态,故有E1CxO=E2CO                   (6-445)

当油箱中油量变化使油液面升高为凡时,则Cx=Cx0+uCx,uCx=hj,此时电桥平衡被破坏,有电压输出。经放大后,使两相电机转动,通过减速器同时带动电位器电刷及指针转动,当电刷移动到某一位置E时,电桥重新恢复平衡,输出电压为零,两相电机停转,指针也停在某一相应的指示角汐上,从而指出油量的多少。根据平衡条件,在新的平衡位置上应有El(CxO+Cx)=(E2+E)Co

E=&u=&r1r2          (9-25)

因为是线性电位器,且指针与电刷同轴连接

u=r2E

最后得                             u=&u2j           (9-26)

式(9-26)说明指针转角与液面高度凡成线性关系。

带差动变压器的沉筒式液位计,差动变压器式传感器原理,差动变压器式传感器简称差动变压器,其工作原理如图9-57所示。

差动变压器的结构与差动式电感传感器完全一样,也是由铁心、衔铁和线圈三个主要组成部分.
