试问实现输人为2的补码时的双极性输出电路中ui、Ru、uEF和片内的R什么关系?

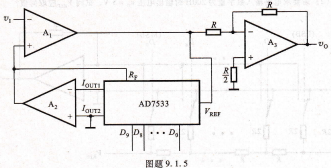

可编程放大器(数控可变增益放大器)电路如图题9,1.5所示。

推导电路电压放大倍数Av=to/oI的表达式。

当输入编码为(001H)和(3FFH)时,电压放大倍数Ay分别为多少?

试问当输人编码为(000H)时,运放A1处于什么状态?

试用D/A转换器AD7533和计数器74161组成如图题9.1.6所示的阶梯波形发生器,要求画出完整的逻辑图。

A/D转换器,在图所示并行比较型A/D转换器中7REF=7V,试问电路的最小量化单位Δ等于多少?当v1=2.4Ⅴ时,输出数字量D2DID=?

在图9.2.5所示的逐次比较型A/D转换器中,若n=1o,已知时钟频率为1 MHz,则完成一次转换所需时间是多少?如果要求完成一次转换的时间小于100 us,试问时钟频率应选多大?

在图9.2.7所示逐次比较型A/D转换器中,设‰EF=10V,vI=8,26V,试画数摸与模数转换器.

前面几章讨论了组合逻辑电路和时序逻辑电路的分析和设计方法。这些分析和设计方法是建立在真值表、卡诺图和状态表的基础上,针对功能相对单一的基本逻辑单元电路进行的。如果将这些基本逻辑部件组成规模更大,功能更复杂的数字电路时,用经典的逻辑图和逻辑代数方程等进行描述、设计就比较困难,需要采用新的方法来描述和设计。

本章首先介绍数字系统的基本概念,数字系统的设计方法以及数字系统的实现方法。然后介绍两种常用的设计工具,即算法状态机ASM①图和寄存器传输语言RTL②,并列举简单的实例说明数字系统的设计过程和实现方法。通过讲述这些引导性的内容以期初学者获得数字系统设计的基础知识和设计技巧。

Algorithmic state Machine的缩写。

Register Transfer Language的缩写,数字系统设计基础.
