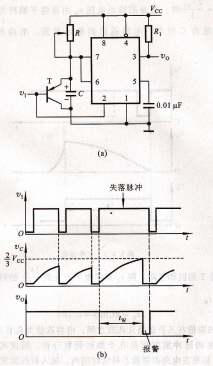

UC3845AD1013TR由555定时器组成的可重复触发的单稳电路,(a)电路图 (b)工作波形的低电平可用作报警信号。

如果将单稳态电路的电压控制端加人一个变化电压,当控制电压升高时,电路的阈值电压升高,输出的脉冲宽度随之增加;而当控制电压降低时,电路的阈值电压也降低,单稳的输出脉宽则随之减小。如果加入的控制电压是如图8.4.6(b)所示的三角波,则在单稳的输出端便可得到一串随控制电压变化的脉宽调制波形。

脉冲波形的变换与产生,由于555定时器内部的比较器灵敏度较高,而且采用差分电路形式,用555定时器组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小。

图8.4.8所示电路的莎PL≠JpH,而且占空比固定不变。如果要实现占空比可调,可采用如图8.4.9所示电路。由于电路中二极管D1、D2的单向导电特性,使电容器C的充放电回路分开,调节电位器,就可调节多谐振荡器的占空比。图中,ycc通过RA、D1向电容C充电,充电时间为rpH≈0.7RAC

电容器C通过D2、R:及555中的三极管T放电,放电时间为因而,振荡频率为电路输出波形的占空比为0.7R:C占空比可调的方波发生器上面仅讨论了由555定时器组成的单稳态触发器、多谐振荡器和施密特触发器,实际上,由于555定时器的比较器灵敏度高、输出驱动电流大、功能灵活,因而在电子电路中获得广泛应用,限于篇幅,这里就不一一列举了。

555定时器及其应用,如果555定时器的控制电压输人端(5脚)改接外部输入电压us上,试问电路的输出脉宽w有无改变?Jw与hu的关系如何?

能否采用改变图8.4.5中555定时器控制电压的方法调节电路的振荡频率?
