UT134E-4 弯管常用弯管器操作

发布时间:2020/1/13 20:36:42 访问次数:126

UT134E-4边作前进运动,一边随圆弧面移动和绕锉刀轴线转动。

钻孔和扩孔,钻孔 用钻头在工件上钻削孔眼的加工方法叫钻孔。使用的设备和工具有立钻、台钻、手电钻、手摇钻等。常用的钻头是麻花钻,φ13 mm以上的钻头制成锥柄式,用钻头套夹持,用于立钻或更大的钻床;φ13 mm以下的钻头制成直柄,用钻夹头夹持,用于台钻或更小的钻具。工件的夹持方法很多,钻削φ8mm以上的孔适合手握的工件,可用手握法;不适合手握的小工件、薄板件可用手虎钳夹持;钻削较大直径或精度要求较高的孔用平口钳夹持;在较长的工件上钻较大直径的孔可用螺栓定位法;在圆柱形工件上钻孔可用压板夹持法。钻小孔时,转速可快些,进给量要小些;钻大孔时,转速要慢些,进给量可大些;钻削硬材料时,转速要慢些,进给量要小些;钻削软材料时,转速可快些,进给量可大些。通孔将穿时要减小进给量,工件必须夹持牢固。操作时操作者要扎紧袖口,不准戴手套,女工必须戴安全帽。应用毛刷或棒钩清除切屑。严禁用手捏刹钻头,严禁在开车状态下装拆工件及清洁钻床。钻削脆性材料时应戴防护眼镜。必须在取下钻夹头钥匙或钻头套斜铁后才能开动钻床。钻孔时要适当添加切削液,以降低切削温度。

扩孔 用扩孔钻或麻花钻对工件上已有的孔进行扩大加工的操作叫扩孔。

攻螺纹和套螺纹,攻螺纹 用丝锥在圆孔内切削出阴螺纹的操作叫攻螺纹。使用的工具是丝锥和丝锥绞杠。底孔直径应比螺纹大径小1~1.05倍螺距,孔口应倒角。攻螺纹时,丝锥应与工件垂直,开始时可稍微施加压力,随后均匀转动绞杠,并经常倒转以利排屑。应按头锥、二锥、三锥顺序攻至标准尺寸。应随时添加切削液,攻钢件时用机油,攻铸铁时用煤油。

套螺纹 用板牙在圆杆或圆管上切削出阳螺纹的操作叫套螺纹。使用的工具是板牙和板牙绞杠。圆杆或圆管外径应比螺纹大径小0.13倍螺距,外端应先倒30°角。套螺纹前,先将工件夹牢夹正,使板牙面与圆杆或圆管轴线垂直。旋转板牙绞杠时用力要平衡,并要经常倒转,随时加切削液。

矫正、弯曲和铆接,矫正 消除金属板材或型材的不平、不直或翘曲等缺陷的操作叫矫正。条料的矫正使用台虎钳、活扳手、铁砧和锤子;棒料的矫正用铁砧和锤子,直径较大时使用压力机矫正;板料的矫正,厚板用平台、锤子矫正,薄板用延展法矫正,如木板推压、抽条拍打等;线材用拉伸法矫正;角钢、槽钢用平台、锤子矫正,也可在压力机上矫正。

弯曲 将板材或型材弯成所需的形状和角度的操作叫弯曲。弯直角可在台虎钳上用锤子敲击进行。弯圆弧可先用锤子窄头锤击使工件初步成型后,再在圆模上最后成型。弯管常用弯管器操作,当管子直径较大时,不论采用冷弯或热弯,均应向弯管内灌.

步骤11:在标准线路施工手册20-61-11目录中找到7.A Wirc Prcparation导线准备施工程序目录,如图6-509所示。



找到导线准备施工程序,找到导线绝缘去除参数和程序,找到插钉装配目录.

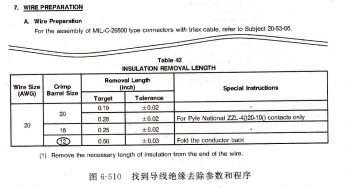

步骤12:在标准线路施工手册20-61-11的7.A中,在表格42里根据导线的规格和插钉的压接筒尺寸找到导线绝缘去除参数和程序,如图6-510所示。



步骤13:在标准线路施工手册20-61-11目录中找到8.A Sclection of a Crimp Tool压接工具的选择和8.B Contact Assembly接触件的装配施工程序目录,如图6-511所示。



步骤14:在标准线路施^r手册20-61-11的8.A和8.B中,在表格49里根据导线的规格和插钉的尺寸找到压接工具和压接施工程序,如图6-512所示。

步骤15:在标准线路施工手册20-61-11目录中找到11,A Contact Insertion接触件的插人施工程序目录,如图6-513所示。

步骤16:在标准线路施工手册20-61-11中的11.A中,在表格85里根据插钉的尺寸找到送钉工具和送钉施工程序,如图6-514所示。
